Caixa de barramento à prova d'água com seccionador DC

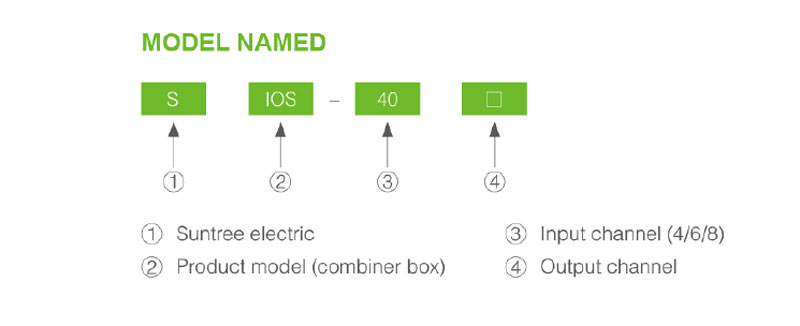

Modelo

SISO-40/F、SISO-4O/M、SISO-40/MF
SISO-40/S (personalização aceitável)

ÂMBITO DE APLICAÇÃO

SISO-40/F, SISO-40/M, SISO-40/MF. A caixa de barramento à prova d'água SISO-40/S DC é adequada para sistema fotovoltaico. A tensão nominal Ue: DC1500V, A corrente nominal le:40A e abaixo, como o dispositivo de fiação no sistema. tem a função de confluência para garantir a conexão ordenada dos módulos fotovoltaicos. A caixa de confluência pode confluir a energia elétrica da série fotovoltaica e, em seguida, formar um sistema completo de geração de energia fotovoltaica e eólica através do controlador e do inversor, de modo a realizar a conexão à rede ele também pode ser aplicado em sistema de armazenamento de energia fora da rede e função de manutenção. Pode combinar com disjuntor DC. fusível. protetor de surto. Conector MC4 • Conector impermeável M25 e conector de cabo fotovoltaico. (IP66) desempenho de proteção. Com super impermeável, à prova de poeira, anticorrosivo, anti-ultravioleta e outras características; pode atender perfeitamente às necessidades de consumo seguro de eletricidade no ambiente externo hostil, como chuva, poeira. congelamento e fortes raios ultravioleta. Este produto é amplamente utilizado na fundição. química, energia elétrica. eletrônicos. aeroportos. ferrovias, canteiros de obras. minas. pedreiras. abastecimento de água e estações de tratamento de drenagem. fabricação de automóveis e porto, cais, shopping centers, hotéis etc.

PADRÕES APLICÁVEIS

Padrão: GB/T 14048,2 GB/T 14048,1/3 GB/T18802,1
O padrão internacional: IEC/EN60947-2 AS/NZS IEC60947.3 IEC61643-31

AMBIENTE DE TRABALHO

• Adequado para uso interno ou externo
• O tipo de instalação: adequado para uso vertical ou horizontal
• A temperatura ambiente:-40'C +70'C, O valor médio dentro de 24h não excede 40°C
• A altitude: Não mais de 2000 m
• Níveis de poluição: Nível 3
• Instale a categoria: Classe III
• Armazenamento e transporte: A temperatura limite ambiente é -25'C - +60'C.
a umidade relativa do ar não é superior a 95% quando a temperatura é de 25°C.
e a altura de queda livre não é superior a 50mm; No processo de transporte.
não deve ser submetido a forte solavanco. vibração e colisão,
e devem ser protegidos da chuva e da neve.
• Aviso: O conector AII usado deve ser à prova d'água IP65 ou acima do nível de proteção
(exceto interior ou instalação sem requisitos de proteção).

ÂMBITO DE APLICAÇÃO

Quando fechada, a alça é apenas colocada na extremidade superior da tampa transparente, o que limita o giro da tampa transparente, e o orifício do cadeado é projetado na alça para adicionar um cadeado, de modo a garantir a segurança pessoal dos usuários ( Apenas quebre a carga primeiro e, em seguida, divida o interruptor "cortando efetivamente" o isolador CC, para abrir a tampa aberta transparente e os componentes e interruptores na tampa transparente). Marcas claras são fornecidas nos locais de abertura e fechamento para facilitar a operação;

• Classificação IP: IP66
• Grau de resistência da caixa à prova d'água: IK10
• Tensão nominal: Sob Ue=DC1200V
• Tensão de isolamento nominal: Ui=DC1500V
• Corrente nominal: ln=16A, ln=25A, ln=32A, ln=40A
• Corrente nominal de trabalho: le=6A ..... le=55A
• Tensão nominal de resistência a choques: Uimp=8kV
• Corrente nominal de tolerância de tempo curto: lcw=1,0kA(1s)
• Capacidade nominal de curto-circuito: lcm=1,7kA
• Corrente nominal de curto-circuito: lcn=3kA
• Vida mecânica: 10.000 vezes
• Categoria de Sobretensão: III
• Categoria de utilização: DC-PV1, DC-PV2(DC-21 B)

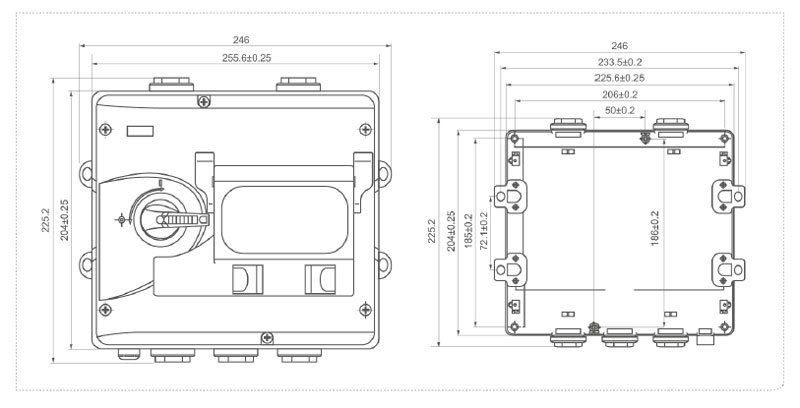

DIMENSÕES DE INSTALAÇÃO E DIMENSÕES DE LIMITE
