VANTAGENS
fotovoltaica
Atenda aos requisitos da caixa conectada à rede fotovoltaica e melhore o escopo de aplicação do produto.
50℃
Aumento de baixa temperatura, sem redução a 50 ℃.
20%
Tamanho pequeno, 20% menor que outros fabricantes e tamanho de instalação reduzido.
Modelo e significado
 |
 |
| Permite a fiação sem remover a parte superior cobertura e aumenta a produtividade. |
Braçadeiras de mola dupla de aço inoxidável são usados para melhorar a confiabilidade no uso. |
 |
 |
| Adote retardante de chama DMC alto resina de força. |
O design anti-toque da alça reduz a exposição da peça de cobre. |
Inscrição

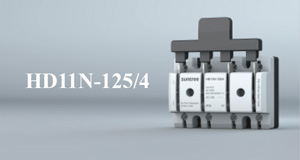

Chave faca da série HD11N, adequada para AC 50Hz 400/500/690V, corrente nominal de serviço até 200A, para caixa conectada à rede fotovoltaica e outros conjuntos completos de equipamentos de distribuição de energia, como chave de isolamento de energia e carga e com posição de contato visual e ponto de desconexão, para garantir a manutenção do circuito e dos equipamentos e a segurança do operador.
Modelo e significado
Compatível com os padrões
GB/T 14048.3-2017: Dispositivo de manobra e controle de baixa tensão - Parte 3: Interruptores, seccionadores,
seccionadoras e unidades combinadas de fusíveis.
GB/T 20645-2021: Condição ambiental específica - Requisitos técnicos de aparelhos de baixa tensão para platô
Parâmetros técnicos
| Corrente térmica convencional Ith(A) | 125 |
| Corrente nominal de serviço (Ie) (A) | 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A |
| Tensão nominal de serviço Ue(V) | 400V/500V/690V |
| Tensão de isolamento nominal Ui (V) | 1000 |
| Tensão nominal de impulso suportável (KV) | |
| 1S corrente suportável de curta duração (KA) | 3 |
| Categoria de utilização | AC-20B |
| Serviço nominal | Serviço de longo prazo |
Aumentos de temperatura do terminal
| Corrente nominal | área da seção transversal do fio de 2m mm² | Aumentos de temperatura dos terminais k |  |
| 100 | 35 | ＜35 | |
| 125 | 50 | ＜45 |
Cabo conectado à rede de 25KW
Inscrição
