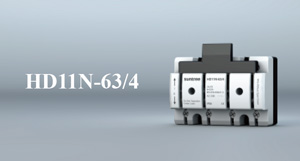

HD11N-63/4 Knife Switch

Interruptor de faca HD11N-63/4

VANTAGENS

fotovoltaica



Atenda aos requisitos da caixa conectada à rede fotovoltaica e melhore o escopo de aplicação do produto.





50℃



Aumento de baixa temperatura, sem redução a 50 ℃.





20%



Tamanho pequeno, 20% menor que outros fabricantes e tamanho de instalação reduzido.

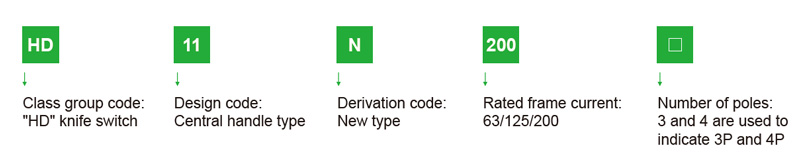

Modelo e significado

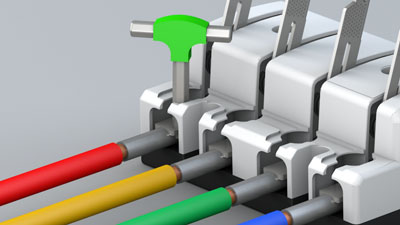

Permite a fiação sem remover a parte superior
cobertura e aumenta a produtividade.

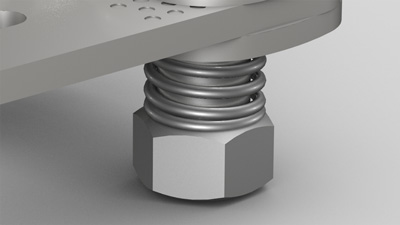

Braçadeiras de mola dupla de aço inoxidável
são usados para melhorar a confiabilidade no uso.

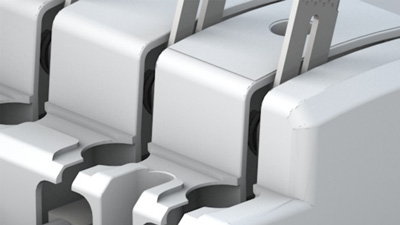

Adote retardante de chama DMC alto
resina de força.

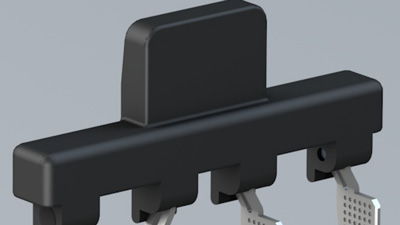

O design anti-toque da alça reduz
a exposição da peça de cobre.





Inscrição

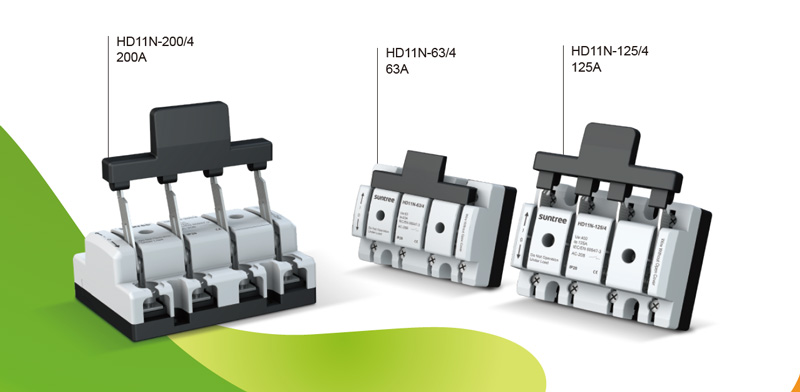

Chave faca da série HD11N, adequada para AC 50Hz 400/500/690V, corrente nominal de serviço até 200A, para caixa conectada à rede fotovoltaica e outros conjuntos completos de equipamentos de distribuição de energia, como chave de isolamento de energia e carga e com posição de contato visual e ponto de desconexão, para garantir a manutenção do circuito e dos equipamentos e a segurança do operador.





Modelo e significado







Compatível com os padrões



GB/T 14048.3-2017: Dispositivo de manobra e controle de baixa tensão - Parte 3: Interruptores, seccionadores,

seccionadoras e unidades combinadas de fusíveis.

GB/T 20645-2021: Condição ambiental específica - Requisitos técnicos de aparelhos de baixa tensão para platô





Parâmetros técnicos



Corrente térmica convencional Ith(A) 63
Corrente nominal de serviço (Ie) (A) 16A, 20A, 25A, 32A,
40A, 50A, 63A
Tensão nominal de serviço Ue(V) 400V/500V/690V
Tensão de isolamento nominal Ui (V) 1000
Tensão nominal de impulso suportável (KV) 8
1S corrente suportável de curta duração (KA) 1.2
Categoria de utilização AC-20B
Serviço nominal Serviço de longo prazo





Aumentos de temperatura do terminal



Corrente nominal área da seção transversal do fio de 2m mm² Aumentos de temperatura dos terminais k
50 10 <35
63 16 <45

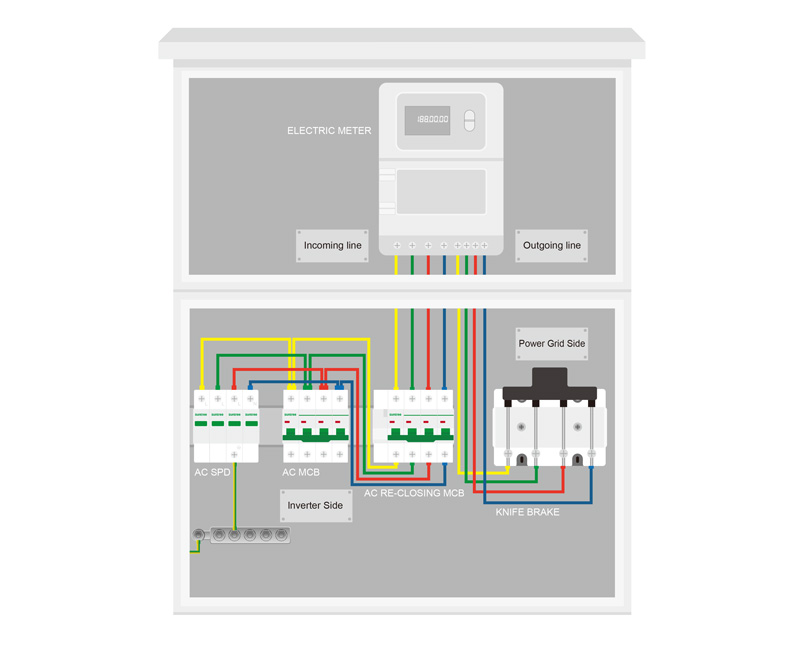

Cabo conectado à rede de 25KW
