Detalhes rápidos

  • Lugar de origem: Zhejiang, China (continente)
  • Marca: Suntree /
  • Modelo Número: PV solar cable
  • Material de isolação: XLPE
  • Tipo: Alta Tensão
  • Aplicação: sistema de painel solar
  • Material do condutor: Cobre
  • Revestimento: poliolefina reticulada livre de halogênio
  • Nome do produto: Suntree DC 2.5mm2 Dual Core PV Cabo PV aprovado UL, TUV
  • Cor: vermelho / preto
  • Certificado: TUV, UL
  • Tensão nominal: AC 600 / 1000V DC 1000 / 1800V
  • Núcleo: 1 núcleo / 2 núcleos
  • Seção transversal: 1,5 / 2,5 / 4/6/10 mm2
  • Temp avaliado: -40 ℃ - + 90 ℃
  • Corrente nominal: 20-95A
  • Resistência às intempéries: 4,97Ω
  • Cabo acabado o.d: 5.35 + -0.1mm

Características do cabo fotovoltaico de núcleo duplo:

a) Isolamento de parede dupla, feixe de elétrons reticulado

b) Excelente resistência aos raios UV, água, ozônio, fluidos, sal, intemperismo geral

c) Excelente resistência à abrasão

d) Livre de halogênio, retardante de chamas, baixa toxicidade

e) Excelente flexibilidade e desempenho de decapagem

f) Alta capacidade de carga atual

g) Cor da bainha: preto ou vermelho

h) garantia de fábrica de 5 anos a partir da data de entrega

i) Vida projetada: 25 anos

j) Fios: Classe 5, estanhados

k) Material de isolamento: XLPE

l) Menor raio de curvatura permitido: 5XD

m) Faixa de temperatura: -40 ℃ ~ 90 ℃

n) Teste de chama de acordo com Din EN 50265-2-1 UL1571 (VW-1)

Vantagens do cabo fotovoltaico de núcleo duplo:

1. Padrão Executivo:

O cabo solar fotovoltaico (cabo solar fotovoltaico) refere-se ao rascunho original elaborado pela equipe de trabalho de cabos do sistema fotovoltaico do Comitê Padrão Alemão (Especificação Técnica 2PFG1169 / 08.2007 em Rhein TUV Company German).

2. Tipo de cabo solar fotovoltaico No-Haogen:

PV1-F: Fio de cobre flexível estanhado Sem isolamento PO da Haogen e cabo do sistema fotovoltaico da bainha.

Especificação

Type Cross section Strand design Conductor diameter

Conductor resistance

Outer diameter

A×B

Rated voltage Rated current
mm2 NO. × Φ (mm) mm Ω / km mm V AC / DC A
PV-2 × 1.5mm2 1.5 30 × Φ0.25 1.6 13,9 5.80 × 9.30 1000/1800 20
PV-2 × 2.5mm2 2.5 50 × Φ0.25 2 8.06 6.20 × 9.90 1000/1800 30
PV-2 × 4.0mm2 4 56 × Φ0.3 2.6 4.97 6.9 × 11.30 1000/1800 50
Wire Class 5,tinned
Insulation material XLPE
Double insulated
Halogen-free
High resistance against oils,greases,oxygen and ozone
Microbe-resistant
UV resistant
High wear and abrasion resistance
Flam test according to DIN EN 50265-2-1 UL1571 (VW-1)
Smallest permissible bending radius 5 × D
Temperature range - 40 ℃ ~ + 90 ℃
Colours Negro / rojo

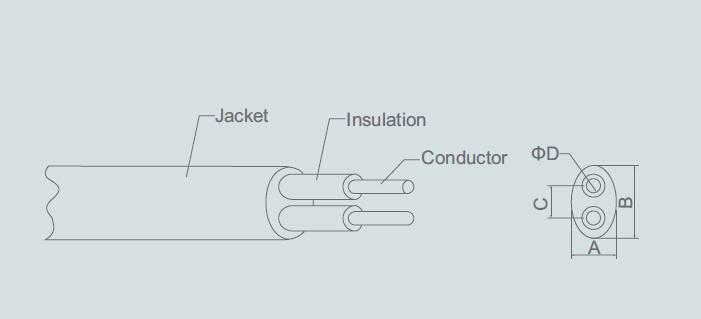

 DIMENSÕES
