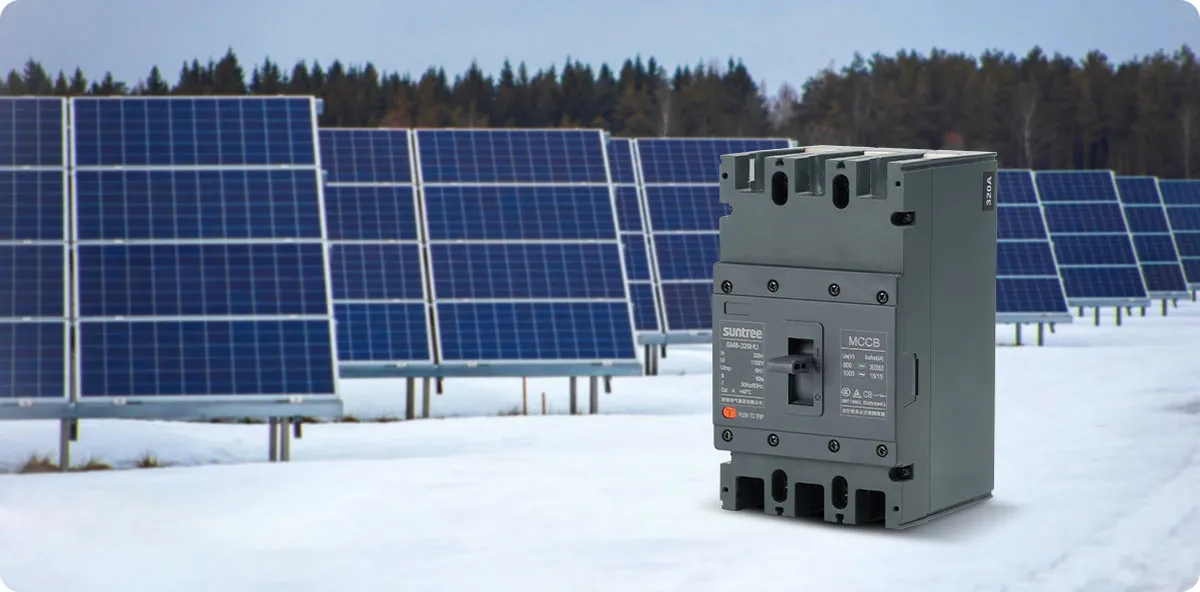

• A série SM 8 HU de disjuntores de invólucro moldado possui tensões nominais até 1000 V CA e correntes até 400 A.
• Os disjuntores de invólucro moldado da série SM 8 HU têm uma capacidade de interrupção até 30 kA a 800 V CA, permitindo uma proteção fiável contra curtos-circuitos no sistema.
• Certificação Internacional TUV, CCC, CB.
| Modelo | SM8-320HU | SM8-400HU | SM8-630HU | SM8-800HU | ||||||||
| Corrente de estrutura nominal Inm (A) | 320 | 400 | 630 | 800 | ||||||||
| Corrente nominal In (A) | 125, 140, 160, 180, 200, 250, 280, 300, 315, 320 |
225,250,315,350,400 | 400,500,630 | 630,700,800 | ||||||||
| Número de polos | 3 | 3 | 3、4 | 3、4 | ||||||||
| Tensão de serviço nominal Ue (V) CA | 690,800,1000 | |||||||||||
| Tensão de isolamento nominal Ui (V) | 1000 | |||||||||||
| Tensão de impulso de resistência nominal Uimp (kV) | 8 | 12 | 12 | 12 | ||||||||
| Capacidade de rutura de curto-circuito ultimate Icu | 30 | 30 | 12 | 30 | 30 | 12 | 30 | 30 | 12 | 30 | 30 | 12 |
| Método de ligação | 23 | 23 | 12 | 23 | 23 | 12 | 23 | 23 | 12 | 23 | 23 | 12 |
| Vida mecânica (n.º de operações) | Entrada superior e saída inferior | |||||||||||
| Vida elétrica (n.º de operações) | 1000 | 1000 | 1000 | 1000 | ||||||||
| Disponibilidade de características de isolamento | 2000 | 2000 | 2000 | 2000 | ||||||||
| Normas | Sim | |||||||||||
| Temperatura ambiente admissível | IEC 60947-2.GB/T 14048.2 | |||||||||||
| Grau de proteção | -40 a +70 ºC | |||||||||||
| Acessórios disponíveis | IP20 | |||||||||||
| Distância de arco (mm) | Contactos auxiliares, contactos de alarme, libertação por shunt, operação manual, operação elétrica | |||||||||||
| Valor de ação instantânea | 10In | |||||||||||
| Dimensões Comprimento x Largura x Altura (mm) | 180×107×126 (3P) | 258×150×107 (3P) | 280×210×115.5 (3P) | 280×210×115.5 (3P) | ||||||||
| Métodos de instalação | Fixo ou extraível | |||||||||||
