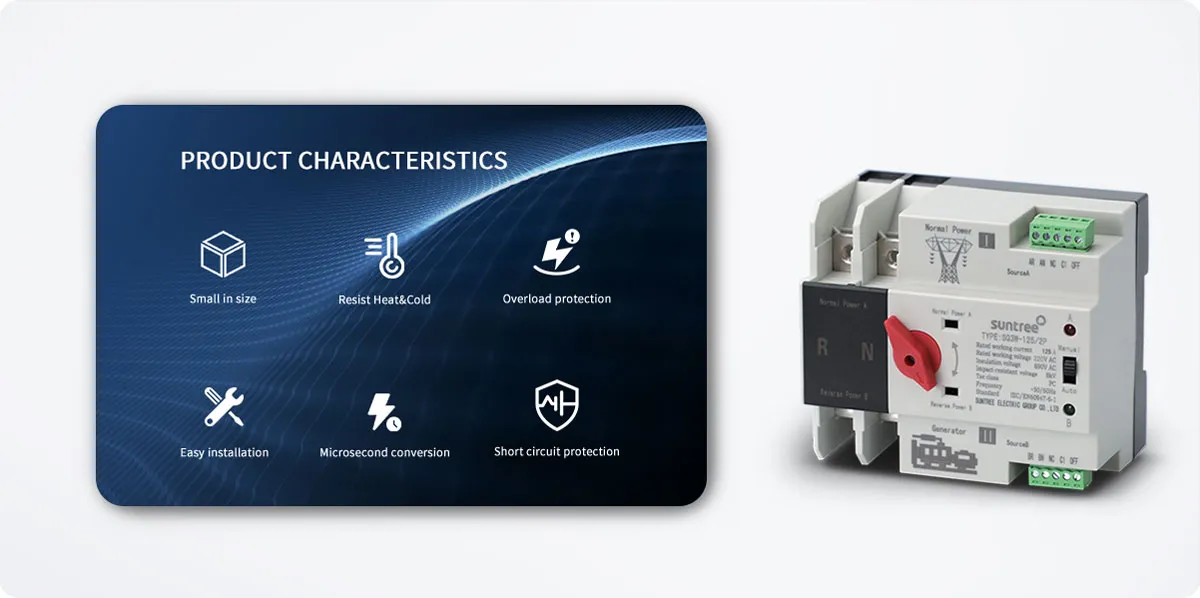

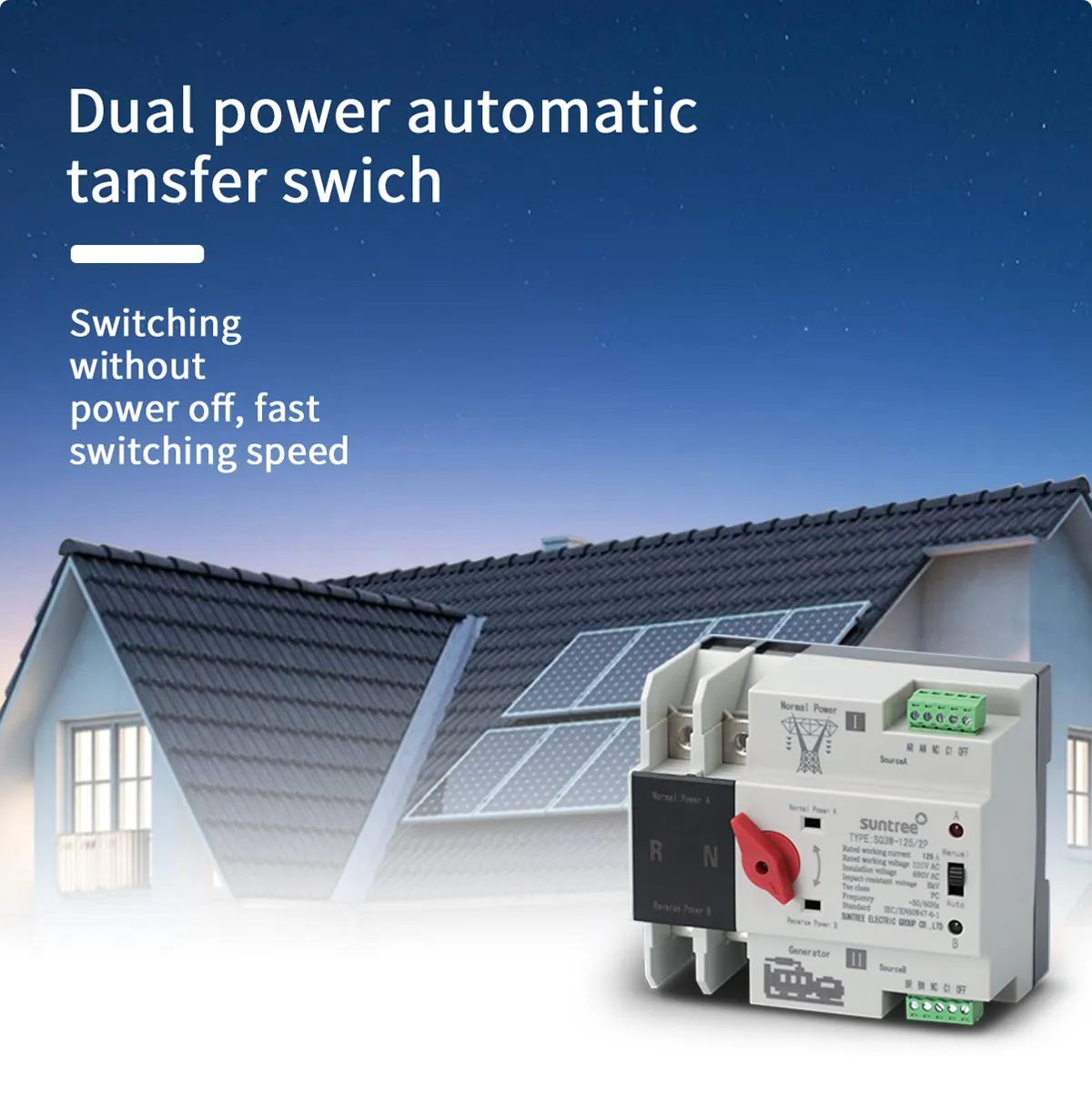

Interruptor automático de transferência de dupla alimentação, série SQ 3 W

SQ3W

Especificações

100A

Corrente nominal le (A)

16,20,25

32,40,50,63

80,100

Tensão de isolamento Ui

AC690V,50Hz

Tensão nominal Ue

AC400V,50Hz

Nível

Nível PC: Pode ser fabricado e resistir sem corrente de curto-circuito

Categoria de utilização

AC-33iB

AC-33B

Haste

2P

3P

4P

Peso (kg)

1.7

1.7

2.6

Aplicação

Vida útil: 2000 vezes, operação manual: 5000 vezes

Corrente nominal de curto-circuito lg

50kA

Dispositivo de proteção contra curto-circuito (fusível)

RT16-00-63A

Tensão de impulso de resistência nominal

8kV

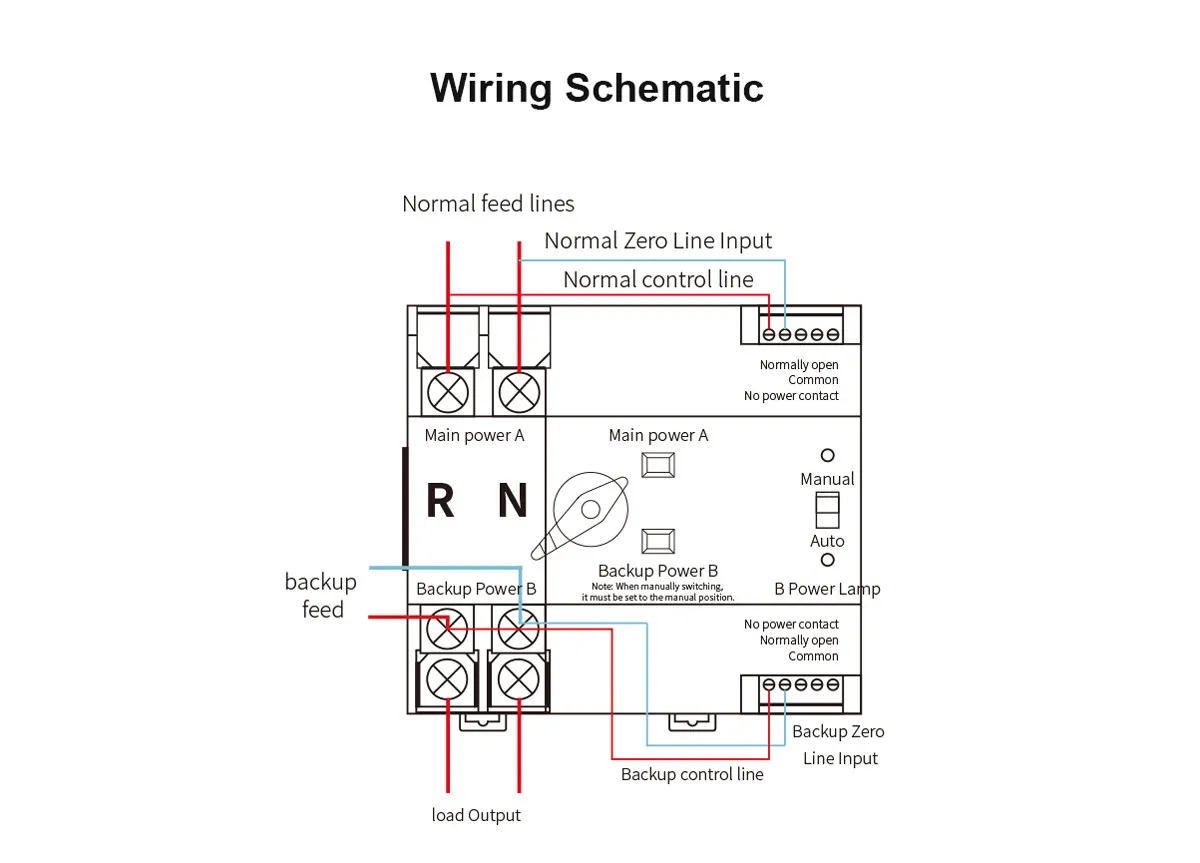

Circuito de controlo

Tensão de controlo nominal Us: CA 220 V/50 Hz Condições normais de funcionamento: 85-110% Us

Circuito auxiliar

2 relés, cada um com dois conjuntos de contactos; capacidade do contacto conversor:

Tempo de comutação do contactor

<50ms

Tempo de transição de operação

<50ms

Tempo de transição de operação

<50ms

Tempo de corte de energia

<50ms
