Disjuntor CC SM1-PV Sem polaridade

Detalhes rápidos

• Local de origem: Zhejiang, China (continente)
• Nome da marca: SUNTREE
• Número do modelo: disjuntor DC SM1-PV
• Tipo: Caixa Moldada
• Número de pólos: 4
• corrente nominal In(A): disjuntor DC 63A-400A
• Tensão nominal de operação (VDC): 3P 750V 4P DC1000V
• tensão de isolamento nominal Ui(VDC): DC1000V DC disjuntor
• tensão de impacto nominal Uimp(kV): disjuntor de 8kV DC
• Capacidade máxima de interrupção Icu(kV): disjuntor de 25kV DC
• tipo de viagem: termomagnético
• temperatura ambiente (℃): -20℃~70℃
• altitude: 2000M para disjuntor DC
• isolamento: disjuntor DC plug-in fixo
• acessórios: auxiliar, alarme, liberação de derivação, operação manual e elétrica

Disjuntor CC SM1-PV

• Proteção confiável em altas temperaturas ambientes
• Carregável: proteção de cordas até 125, tamanho: 63A,80A,100A,125A; 250. tamanho:160A,200A,220A,250A; 400, tamanho: 320A,400A
• Testado: capacidade máxima de interrupção de curto-circuito Icu de 25kA de acordo com IEC60947-2, SM1-PV 3P DC750V 4P DC1000V especializado em disjuntor de caixa moldada dc disjuntor
• Rápido: Pode ser fechado novamente para tempos de paralisação mínimos
• Seguro: propriedades confiáveis do seccionador, comutação sob carga
• Aprovação: fornecer a pedido

Inscrição

O disjuntor CC SM1-PV foi projetado para fornecer proteção contra sobrecorrente em aparelhos ou equipamentos elétricos, onde uma proteção de circuito de derivação já é fornecida ou não é necessária. Os dispositivos são projetados para aplicações de circuito de controle de corrente contínua (CC). SM1-PV 3P DC750V 4P DC1000V especializado em disjuntor em caixa moldada O disjuntor dc é amplamente utilizado no sistema de energia solar.

Especificações

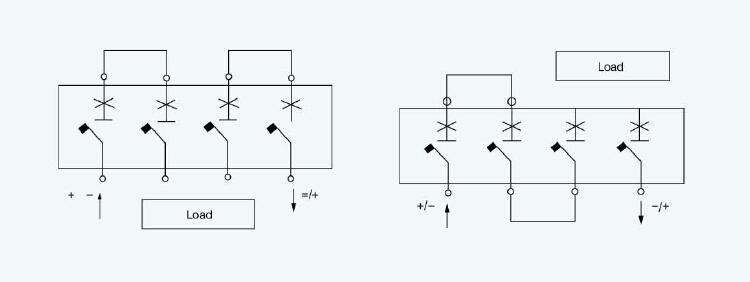

Diagrama de fiação

■ Fiação de proteção e isolamento
■ A carga deve ser ≤ DC1000V
A conexão considerada para uma rede na qual o ponto médio da fonte de alimentação é aterrado Neste caso o disjuntor protege e isola a carga

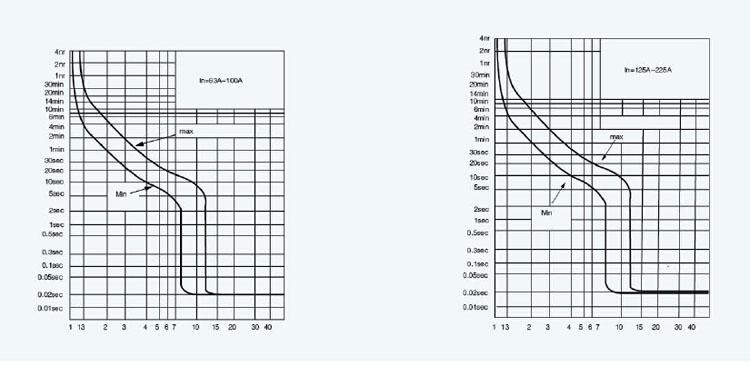

Gráfico de curvas

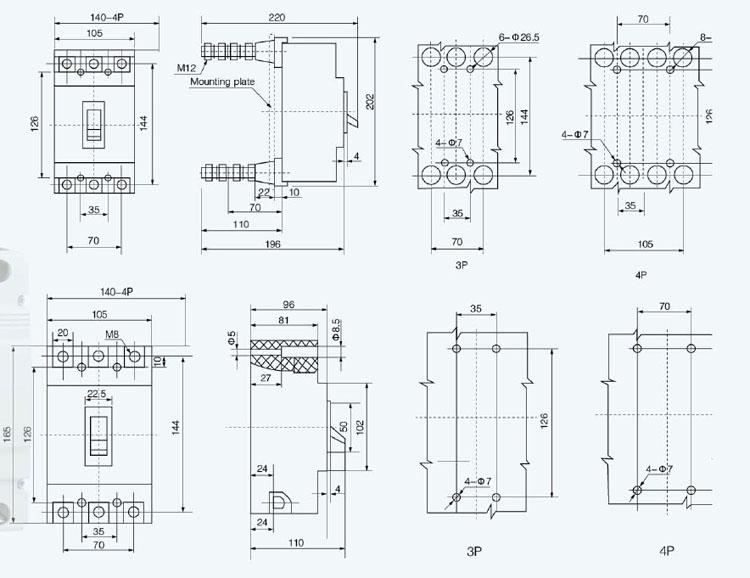

Dimensões de instalação
