VANTAGENS
Inscrição
O dispositivo de proteção contra surtos fotovoltaicos (SPD) de três módulos Cooper suntree (com dispositivo de comutação CC de três etapas) apresenta indicação visual e sinalização de contato remoto opcional (contato de comutação flutuante) para uso em sistemas fotovoltaicos. Esses dispositivos completos de proteção contra surtos são adequados para todos os sistemas fotovoltaicos de acordo com a IEC 60364-7-712. Inclui uma garantia limitada de cinco anos.
Essas soluções pré-cabeadas consistem em uma base e módulos de travamento que apresentam um dispositivo combinado de desconexão e curto-circuito (desvio) com isolamento elétrico seguro para evitar danos causados por incêndio devido a arcos CC. Um fusível CC integrado permite a substituição segura do módulo sem formação de arco. Em caso de falhas de isolamento no circuito do gerador, um circuito `l resistente a falhas confiável e testado evita danos aos dispositivos de proteção contra surtos.
Os sinalizadores de indicação visual verde e vermelho mostram o status de proteção do módulo (verde = bom, vermelho = substituir). Além desta indicação visual, a opção de sinalização remota possui um contato de comutação flutuante de três terminais que pode ser usado como um contato de fechamento ou fechamento, dependendo do projeto específico do sistema de monitoramento empregado.

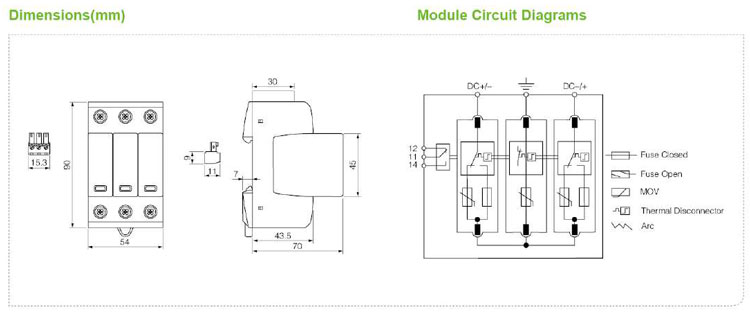

Dimensão

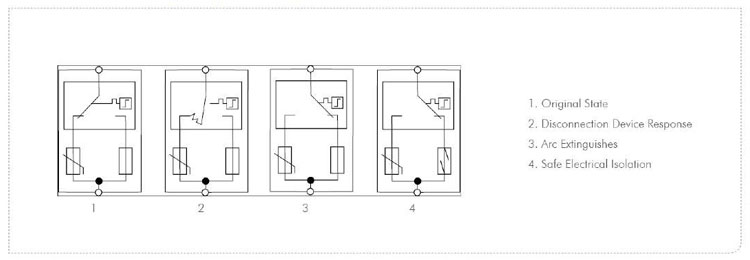

Tecnologia de interrupção de curto-circuito (SCI)
Especificações
| Protetor contra surtos da série SUP2H-PV | SUP2H1-PV | SUP2H1-PV | SUP2-PV | |
| UCPV (VDC) | 1000V | 1200V | 1500V | |
| Corrente máxima de descarga do sistema (8/20μs)Imax | 40KA | 40KA | 40KA | |
| Nível de proteção de tensão (para cima) | ≤4,0KV | ≤4,5KV | ≤4,5KV | |
| Nível de proteção de tensão em 5kA (para cima) | ≤3,6KV | ≤4,0KV | ≤5,0KV | |
| Capacidade de interrupção do fusível integrado/classificação de interrupção | 40KA/1000vdc | 40KA/1200vdc | 40KA/1500vdc | |
| tecnologia | Proteção de sobrecorrente de interrupção de curto-circuito (SCI) | |||
| Faixa de temperatura operacional (TU) | -40℃ a +80℃ | |||
| Corrente de descarga nominal (8/20 μs) {（DC+/DC-）＞PE}（In） | 20KA | |||
| Tempo de resposta (A) | ＜25ns | |||
| Estado de operação/indicação de falha | Verde (bom)/VERMELHO (repetição) | |||
| Classificação do condutor e área da seção transversal | Mínimo | 60/75℃ 1.5mm2/14AWG sólido/flexível | ||
| Máximo | 60/75℃ 35mm2/2AWG encalhado/25mm2/4AWG flexível | |||
| Montagem | Rall DIN de 35 mm conforme EN 60715 | |||
| Material do invólucro | Termopiástico UL 90VO | |||
| Grau de proteção | IP20 | |||
| Capacidade | 3 Módulos, DIN 43880 | |||
| Informações sobre padrões | IEC 61643-31 Tipo2, IEC 61643-1 ClasseⅡ | |||
| Garantia do produto | Cinco anos | |||
Sinalização de contato remoto
| Tipo de sinalização de contato remoto | Contato de troca |
| Capacidade de comutação AC (volts/amps) | 250V/0,1A |
| Capacidade de comutação DC (volts/amps) | 250V/0,1A;125V/0,2A;75V/0,5A |
| Classificações do condutor e área de seção transversal para controle remoto Terminais de sinal de contato |
60/75℃Max, 1,5mm2/14AWG sólido/flexível |
| Encomenda | Encomende a partir dos números de catálogo acima |

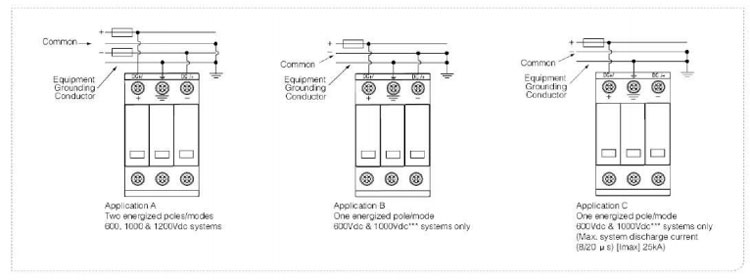

Esquemas Típicos de Aplicação
Não se aplica a 1200Vdc
1. Use um isolador elétrico adequado para manter uma distância mínima de segurança de 10 mm do PV-SPD e de outras peças aterradas na carcaça.
2.Não há tampas de metal na área da liberação do módulo, conforme mostrado.

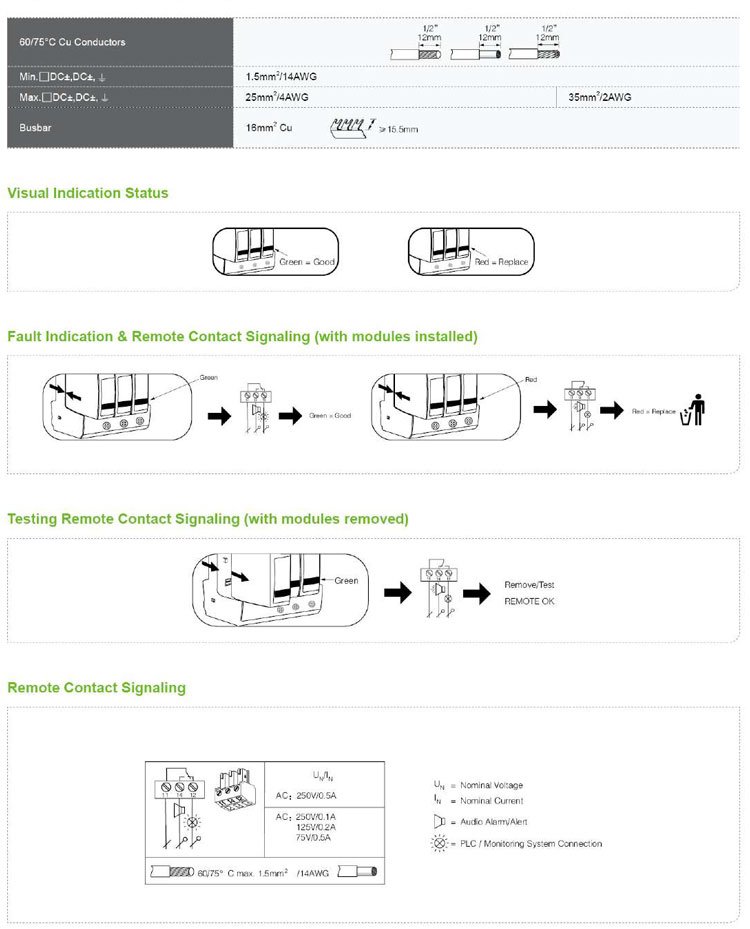

Condutores e barramentos para uso em sistemas fotovoltaicos
IEC 60364-7-712 (DIN VDE 0100 parte 712)
