Compreender o Papel dos Interruptores de Desconexão CC e dos Acessórios CC Conectados à Rede em Sistemas Elétricos Modernos

Na paisagem energética em rápida evolução de hoje, os sistemas de potência de corrente contínua (CC) estão a ganhar destaque, particularmente em instalações de energia renovável, veículos elétricos e aplicações industriais. Um componente crítico que garante a segurança e a eficiência destes sistemas é o interruptor de desconexão CC. Além disso, Além disso, à medida que os sistemas CC conectados à rede se tornam mais difundidos, acessórios CC conectados à rede—como combinadores, protetores contra sobretensões e dispositivos de monitorização – desempenham um papel cada vez mais vital. Este artigo explora o propósito, as aplicações e os benefícios dos interruptores de desconexão CC e da sua sinergia com os acessórios CC conectados à rede, enfatizando a sua importância na proteção de equipamentos e pessoal.

I.O Que é um Interruptor de Desconexão CC?

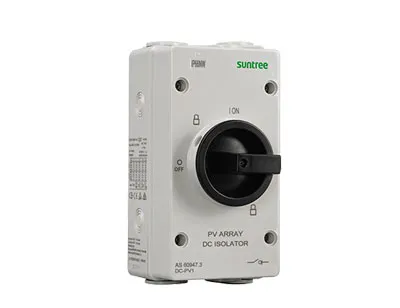

Um interruptor de desconexão CC é um dispositivo operado manualmente ou automaticamente, concebido para interromper o fluxo de corrente contínua (CC) num circuito elétrico. Ao contrário da corrente alternada (CA), a CC não cicla naturalmente para zero volts, tornando-a intrinsecamente mais arriscada de interromper. Os interruptores de desconexão CC são projetados para lidar com este desafio, interrompendo o circuito de forma segura, isolando o equipamento da fonte de alimentação para manutenção, emergências ou reconfiguração do sistema.

II.Características principais destes interruptores incluem:


Classificações de Corrente e Tensão: Concebidas para corresponder aos requisitos específicos do sistema.


Supressão de Arco: Mecanismos incorporados para extinguir arcos causados pela interrupção da corrente CC.


Durabilidade: Construídos para resistir a fatores ambientais como humidade, poeira e flutuações de temperatura.

III.Propósitos Principais dos Interruptores de Desconexão CC

1. Segurança Durante a Manutenção
Os sistemas CC, como matrizes fotovoltaicas (FV) solares ou sistemas de armazenamento de baterias, requerem inspeções ou reparações periódicas. Um interruptor de desconexão CC permite que os técnicos desenergizem o sistema de forma segura, minimizando o risco de choques elétricos ou arcos elétricos.

2. Encerramento de EmergênciaEm caso de falha de equipamento, incêndio ou outros perigos, estes interruptores permitem a isolação rápida da fonte de alimentação, prevenindo danos aos componentes e protegendo o pessoal.

3. Segmentação do sistema
As instalações CC de grande escala utilizam frequentemente vários  interruptores de desconexão CC para isolar secções específicas. Esta modularidade simplifica a resolução de problemas e melhora a flexibilidade operacional.

4. Conformidade com Códigos Elétricos
Muitas jurisdições exigem a utilização de interruptores de desconexão CC em sistemas de energia renovável para cumprir padrões de segurança (por exemplo, Artigo 690 do NEC para instalações solares).

IV.Aplicações dos Interruptores de Desconexão CC e dos Acessórios CC Conectados à Rede

1. Sistemas de Energia Solar
Os painéis solares geram energia CC, que é encaminhada através de inversores para a converter em CA. Os interruptores de desconexão CC são instalados entre os painéis e os inversores para permitir encerramentos seguros durante manutenção ou emergências. Em sistemas solares ligados à rede, os acessórios CC conectados à rede, como combinadores e protetores contra sobretensões, trabalham em conjunto com estes interruptores para otimizar o fluxo de energia e proteger contra picos de tensão.

2. Armazenamento de Energia em Baterias
As baterias em sistemas off-grid ou híbridos armazenam eletricidade CC. **Interruptores de desconexão CC** garantem o acesso seguro às bancadas de baterias e previnem descargas não intencionais. Para sistemas de armazenamento ligados à rede, acessórios CC conectados à rede, como controladores de carga e unidades de monitorização, melhoram a eficiência e a compatibilidade com a rede de utilidade.

3. Estações de Carregamento de Veículos Elétricos (VE)
Os carregadores rápidos CC de alta tensão utilizam **interruptores de desconexão CC** para isolar o equipamento de carregamento durante falhas ou serviços. Acessórios CC conectados à rede, incluindo contadores inteligentes e sistemas de gestão de carga, garantem uma distribuição de energia estável em redes de carregamento públicas.

4. Sistemas Industriais Conectados à Rede
As instalações industriais que integram micro-redes CC dependem de interruptores de desconexão CC para proteger maquinaria e pessoal. Acessórios CC conectados à rede – como otimizadores de potência e conversores bidirecionais – permitem uma interação contínua entre a geração CC no local e a rede de utilidade CA.

V.Considerações Chave ao Escolher Interruptores de Desconexão CC e Acessórios

Classificações de Tensão e Corrente: Devem alinhar-se com os parâmetros operacionais máximos do sistema.


Resistência Ambiental: Para uso exterior, opte por **interruptores de desconexão CC** e acessórios CC conectados à rede com proteção de entrada IP 65 ou superior.


Tecnologia de Supressão de Arco: Procure interruptores de desconexão de corrente contínua (CC) com chutes de arco robustos ou características de extinção magnética.

Compatibilidade: Assegure-se de que os acessórios de CC conectados à rede sejam concebidos para se integrarem com interruptores e inversores existentes.

Certificações: Verifique a conformidade com normas como UL 508, IEC 60947-3 ou os requisitos do NEC.

VI.O Futuro dos Interruptores de Desconexão de Corrente Contínua e das Tecnologias Conectadas à Rede

À medida que as tecnologias de CC se expandem — impulsionadas pela energia solar, armazenamento de energia e transporte elétrico — a procura por interruptores de desconexão de CC fiáveis e acessórios de CC avançados conectados à rede irá aumentar. Inovações como interruptores inteligentes com capacidades de monitorização remota e acessórios de CC conectados à rede impulsionados por IA já estão a emergir.Estas tecnologias integram funcionalidades de IoT para manutenção preditiva, gestão energética em tempo real e maior estabilidade da rede.

Conclusão

Os interruptores de desconexão de CC e os acessórios de CC conectados à rede  são indispensáveis nos sistemas elétricos modernos, ligando segurança, funcionalidade e conformidade regulamentária. Quer num sistema solar residencial, numa micro-rede de CC industrial ou num projeto renovável de grande escala, estes componentes garantem que a energia pode ser controlada, distribuída e interrompida de forma segura.Ao compreender os seus papéis e selecionar a combinação certa de dispositivos, as partes interessadas podem construir sistemas energéticos resilientes, eficientes e preparados para o futuro.
