Protetor contra Sobretensão CC: O Guardião da Segurança

O que é um Dispositivo de Proteção contra Sobretensões?

O protetor de sobretensão é um dispositivo que limita a sobretensão instantânea que surge nas linhas de alimentação e nas linhas de transmissão de sinal para dentro da gama de tensão que o equipamento ou sistema pode suportar, ou descarrega correntes de relâmpago potentes para o solo, a fim de proteger o equipamento ou sistema protegido de danos causados pelo impacto.

Um dispositivo de proteção contra surtos de corrente contínua (CC) é um dispositivo que protege contra os efeitos de sobretensões em um sistema de alimentação de corrente contínua (CC). Um dispositivo de proteção contra surtos de corrente contínua (CC) é tipicamente utilizado para proteger equipamentos sensíveis de danos causados por estas sobretensões.

Qual é a classificação dos dispositivos de proteção contra surtos?

Os dispositivos de proteção contra surtos são classificados em três categorias. Tipo1, Tipo2 e Tipo3.

Os DPS do Tipo 1 apresentam uma onda de corrente de 10/350 μs e protegem contra descargas diretas de raios. Em inversores centrais, são utilizados DPS do Tipo 1. Os DPS do Tipo 2 protegem contra descargas indiretas de raios com uma forma de onda de 8/20 μs. Uma forma de onda de 8/20 μs denota uma descarga com um tempo de subida de 8 μs e uma duração até metade do pico de 20 μs. Os DPS do Tipo 2 impedem a propagação de sobretensões para as instalações elétricas e dispositivos. Finalmente, os cabos do Tipo 3 devem ter um comprimento mínimo de condutor de 10 metros entre o painel de serviço elétrico e o local de utilização.

Quais são os cenários de aplicação para um DPS de CC?

A série Suntree CC SPD SUP 2 H é adequada para aplicações em circuitos de corrente contínua com uma tensão nominal de CC 500 V a CC 1500 V. Pode absorver sobretensões quando o fornecimento de energia é interrompido subitamente, garantindo que o equipamento não seja danificado. Tem uma ampla gama de aplicações, principalmente nos seguintes campos:

1. Campo militar: No campo militar, o equipamento de comunicação e de navegação requer uma alimentação de CC estável, e os protetores contra surtos de CC garantem o funcionamento estável destes equipamentos.

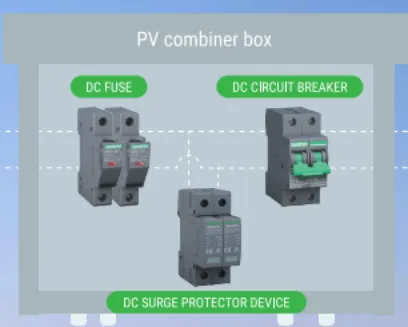

2. Campo de geração de energia de novas fontes: No campo de geração de energia de novas fontes, a aplicação de DPS de CC é principalmente nas indústrias de geração fotovoltaica e eólica. Sistemas fotovoltaicos, como caixas de combinação fotovoltaica e inversores, serão equipados com protetores contra surtos. As turbinas eólicas também têm requisitos muito abrangentes para protetores contra surtos.Todas as portas, como linhas de alimentação e linhas de sinal, devem ser equipadas com proteção contra surtos.
3. Campo de veículos elétricos: Nos postos de carregamento de CC, os circuitos de CC também necessitam de proteção contra surtos.A instalação de um DPS de CC pode proteger eficazmente o equipamento de carregamento de condições meteorológicas como descargas elétricas.

Como são instalados os dispositivos de proteção contra surtos de CC em sistemas fotovoltaicos?

Os sistemas fotovoltaicos têm tensões elevadas no sistema de CC, até 1500 V, o que requer o uso de protetores contra surtos especificamente concebidos para sistemas fotovoltaicos. As seguintes são as recomendações de instalação do protetor contra surtos de fluxo direto no sistema fotovoltaico:

1. Selecionar o protetor adequado: Assegurar que o protetor selecionado cumpre as normas internacionais e nacionais relevantes, que especificam os requisitos de desempenho e os métodos de ensaio para DPS.
2. Posição de instalação: Instalar um protetor contra surtos de fluxo direto do Tipo T 1+T 2 ou Tipo T 2 na barra de distribuição de CC, o que pode proteger eficazmente o lado de CC do módulo fotovoltaico e do inversor contra sobretensões causadas por induções ou ataques diretos de raios.
3. Modo de ligação: Ligar o eletrodo positivo do protetor ao eletrodo positivo da caixa de barramento de CC e o eletrodo negativo ao eletrodo negativo da caixa de barramento de CC.Assegurar que todas as ligações estejam seguras e utilizar cabos e conectores adequados.
4. Considerações de aterramento:Para garantir que a energia flua primeiro para o solo e prevenir sobretensões, assegurar que o protetor esteja devidamente aterrado.Este é um passo fundamental para prevenir danos por sobretensão no equipamento.
5. Manutenção e inspeção: Verificar regularmente o estado de funcionamento do protetor e a firmeza das ligações.Se algum problema for detetado, deve ser substituído ou reparado imediatamente.
