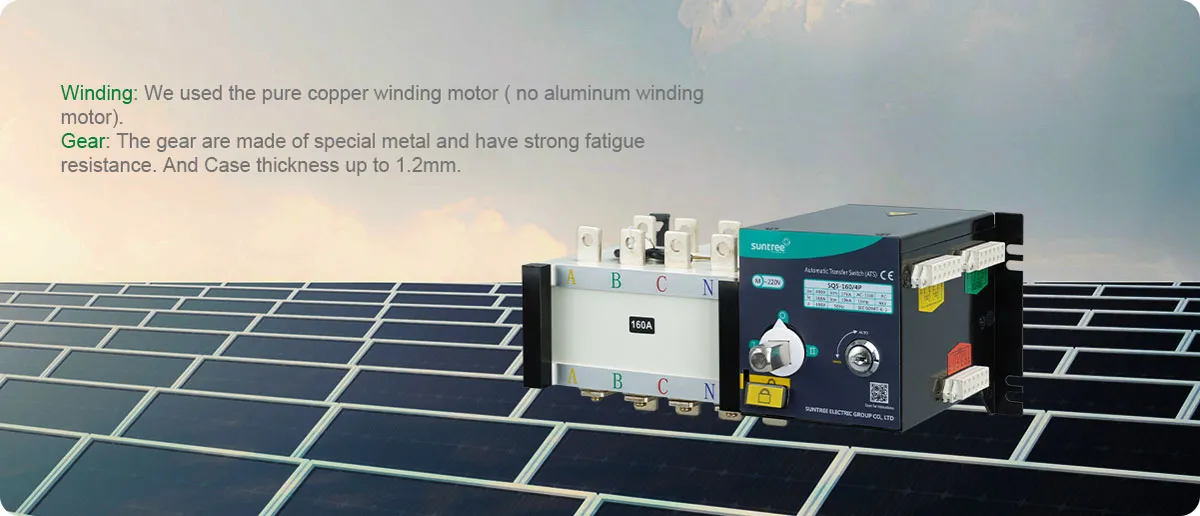

SQ5 Double power automatic transfer switch

Interruptor de Transferência Automática de Dupla Alimentação SQ 5

• Para comutação automática entre alimentações normais e de reserva.

• O relé opera numa gama de tensão de trabalho de 120 V a 280 V, permitindo que continue a funcionar sem ocorrência de queimadas na bobina.

• Tamanho reduzido, com funções para combate a incêndios, geração de energia e outras.

• Capacidade elevada de resistência a interferências, transferência rápida e desempenho fiável.

REFERÊNCIA TÉCNICA ELÉTRICA

Propriedades elétricas e mecânicas da chave de transferência automática série SQ5-16~100
Nome do produto SQ5
Corrente convencional de aquecimento lt (A) 100A
Corrente nominal In (A) 16A 20A 25A 32A 40A 50A 63A 80A 100A
Tensão de isolamento nominal Ui (V) 500 500 500 500 500 500 500 500 500
Resistência média (N) 3000 3000 3000 3000 3000 3000 3000 3000 3000
Tensão de impulso de resistência nominal Uimp (kV) 6 6 6 6 6 6 6 6 6
Corrente nominal de trabalho (A) 400 V (CA) (W) CA-31 16 20 25 32 40 50 63 80 100
CA-33 16 20 20 25 32 40 50 63 80
CA-35 16 20 25 32 40 50 63 80 100
200 V (CA) (W) CC-31 16 20 25 32 40 50 63 80 100
CC-33 6 20 20 25 32 40 50 63 80
CC-35 16 20 25 32 40 50 63 80 100
Potência do motor (400 V) kW 8 10 15 15 20 25 30 30 32
Corrente de curto-circuito resistível nominal (1 s) (Icw)0.1S/1S 9/5 9/5 9/5 9/5 9/5 9/5 9/5 9/5 9/5
Capacidade nominal de rutura (A RMS) CA 380 V 125 160 200 250 320 400 500 640 800
Capacidade nominal de ligação (A RMS) CA 380 V 160 200 250 320 400 500 640 800 1000
Capacidade nominal de curto-circuito Icm (kA pico) 8 8 8 8 8 8 8 8 8
Vida mecânica (número de ciclos) 6000 6000 6000 6000 6000 6000 6000 6000 6000
Elétrica cosΦ=0.65 AC33   2000 2000 100 2000 2000 2000 2000 2000 2000
tempo de transferência Ⅰ-0-Ⅱ or Ⅱ-0(S)   1.0 1.0 1 1.0 1.0 1.0 1.0 1.0 1.0
Ⅰ-0 or Ⅱ-o(S)   0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
Consumo de energia de controlo elétrico 24 V (CC) (W)   25 25 25 25 25 25 25 25 25
220 V (CA) (W)   25 25 25 25 25 25 25 25 25
Distância de funcionamento operacional (m) 15 15 15 15 15 15 15 15 15
Temperatura ambiente O limite superior é +40 °C, sendo o valor médio não superior a +35 °C nas 24 horas; o limite inferior é -5 °C
Altitude A altitude do local de instalação não excede 2000 m
Ambiente de instalação Ambiente sem atmosfera explosiva. Ambiente sem intrusão de chuva





REFERÊNCIA TÉCNICA ELÉTRICA

Propriedades elétricas e mecânicas da chave de transferência automática série SQ5-125~320
Nome do produto SQ5
Corrente convencional de aquecimento It (A) 160A 250A 630A 1600A
Corrente nominal In (A) 125A 160A 200A 250A 400A 630A 800A 1000A 1250A 1600A
Tensão de isolamento nominal Ui (V) 500 500 500 500 500 500 500 500 500 500
Resistência média (M) 5000 5000 5000 5000 5000 12 12 12 12 12
Tensão de impulso de resistência nominal Uimp (kV)     8 8 8 8 12 12 12 12 12 12
Corrente nominal de trabalho (A) 400 V (CA) (W) CA-31 125 160 200 250 400 630 800 1000 1250 1600
CA-33 125 160 200 250 400 630 800 1000 1250 1600
CA-35 125 160 200 250 340 536 630 800 1000 1250
200 V (CA) (W) CC-31 125 160 200 250 400 630 800 1000 1250 1600
CC-33 125 160 200 250 400 500 800 1000 1250 1600
CC-35 100 160 160 200 315 500 630 800 1000 1250
Potência do motor (400 V) kW 8 10 15 15 20 25 30 30 32 560
Corrente de curto-circuito resistível nominal (1 s) (Icw)0.1S/1S 20/10 20/10 25/12 25/12 40/20 50/25 90/50 90/50 90/50 90/50
Capacidade nominal de rutura (A RMS) CA 380 V 1000 1000 200 250 320 400 500 640 800 800
Capacidade nominal de ligação (A RMS) CA 380 V 1250 1250 250 320 400 500 540 800 1000 1000
Capacidade nominal de curto-circuito Icm (kA pico) 12 12 17 17 30 30 50 50 50 50
Vida mecânica (número de ciclos) 6000 6000 4000 4000 2000 1000 1000 1000 1000 1000
Elétrica cosΦ=0.65 AC33 1000 1000 1000 1000 500 500 400 400 400 300
Ⅰ-0-Ⅱ or Ⅱ-0(S) 1 1 1.1 1.1 1.2 1.2 1.2 1.2 1.2 1.2
tempo de transferência Ⅰ-0 or Ⅱ-o(S) 0.6 0.6 0.7 0.7 0.8  0.8  0.8  0.8  0.8  0.8
Consumo de energia de controlo elétrico 24 V (CC) (W) 75 75 75 15 90 90 120 120 120 120
220 V (CA) (W) 75 75 75 75 90 90 120 120 120 120
Distância de funcionamento operacional (m) 19 19 26 26 39 39 39 39 39 60
Temperatura ambiente O limite superior é +40 °C, sendo o valor médio não superior a +35 °C nas 24 horas; o limite inferior é -5 °C
Altitude A altitude do local de instalação não excede 2000 m
Ambiente de instalação Ambiente sem atmosfera explosiva. Ambiente sem intrusão de chuva
