DISJUNTOR DIFERENCIAL CA OVP SPD CA 230 V/400 V

• Adequado para utilização em circuitos de 50 Hz CA, com tensão nominal de 230 V/400 V

• Luz verde durante o funcionamento normal, luz vermelha ou ambas as luzes apagadas em caso de problemas de falha

• Como proteção contra sobrecarga e curto-circuito da linha

• Proteção contra efeitos de raios indiretos e diretos ou outras sobretensões transitórias

• Desacoplamento fiável para tensões CA senoidais aplicadas de forma súbita ou crescente lenta

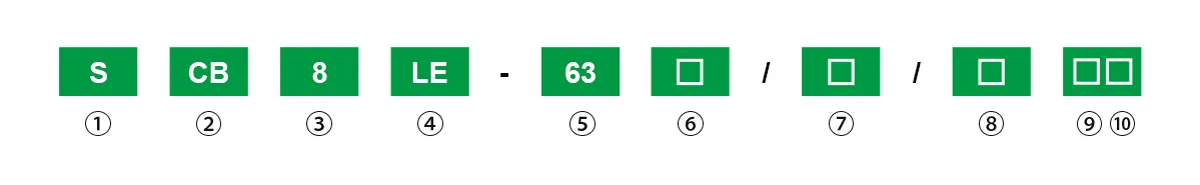

① Código de design da empresa

② Categoria do produto

③ Código de design

④ Disjuntor operado por corrente residual eletrônica

⑤ Tamanho do quadro

⑥ Especificação de corrente: 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A

⑦ Número de polos: 2P,3P

⑧ L: Características operacionais de corrente residual (predefinido 30 mA), opcionais

⑨ OV: Proteção contra sobretensão (predefinido 5 V ± 5 V), opcional

⑩ SPD: LProteção contra raios, opcional

As três funções L, OV e SPD podem ser combinadas à discrição.
Exemplos: SCB8LE-63 2P 63 A OV+SPD (2P 63 A com proteção contra sobretensão e contra raios)

PARÂMETROS TÉCNICOS PRINCIPAIS

SCB8LE-63 RCCB OVP+SPD
Número de polos	2P	3P
Frequência (Hz)	50Hz
Tensão nominal Ue (V)	230 V (CA) (W)	400 V (CA) (W)
Corrente nominal In (A)	6, 10, 16, 20, 25, 32, 40, 50, 63A
Tipo de disparo instantâneo de sobrecorrente	B,C,D
Capacidade nominal de rutura de curto-circuito Icn (A)	6000A
Corrente operacional residual nominal I△nm(A)	30, 50, 100
Corrente residual nominal não operacional IΔnom (A)	15, 25, 50, pode ser personalizado
Tempo de interrupção em I△n (s)	<0.1
Capacidade nominal de fechamento e interrupção residual I△m A	2000
Vida elétrica (ciclos)	≥4000

CARACTERÍSTICAS DE PROTEÇÃO DO DISPARO DE SOBRECORRENTE

Tipo de disparo instantâneo de sobrecorrente	Corrente nominal In (A)	Corrente de ensaio (A)	Estado inicial	Tempo de ensaio	Resultados esperados	Notas	Temperatura base
B, C e D	≤63	1.13In	Estado frio	t≥1 hora	Sem inclinação	--	30℃
		1.45In	Imediatamente após o teste	t≥1 hora	Desencadeamento	A corrente aumenta para o valor especificado no prazo de 5 s
		2.55In	Estado frio	1 s < t < 60 s (para Ins32A)	Desencadeamento	--
		2.55In		1s (para Ins32A)	Desencadeamento	--
		3In/5In 10In		t≤0.1s	Sem inclinação	Ligar a alimentação fechando o interruptor auxiliar
		5In/10In 20In		t<0.1s	Desencadeamento	Ligar a alimentação fechando o interruptor auxiliar

PARÂMETROS DE PROTEÇÃO SPD

Tensão de funcionamento (V)	CA 230 V CA 400 V
Corrente de pico máxima Imax (kA)	10
Corrente de pico nominal in (kA)	5
Tempo de resposta t (ns)	<25
Ligue o terminal de terra ao fio de secção múltipla	6mm²

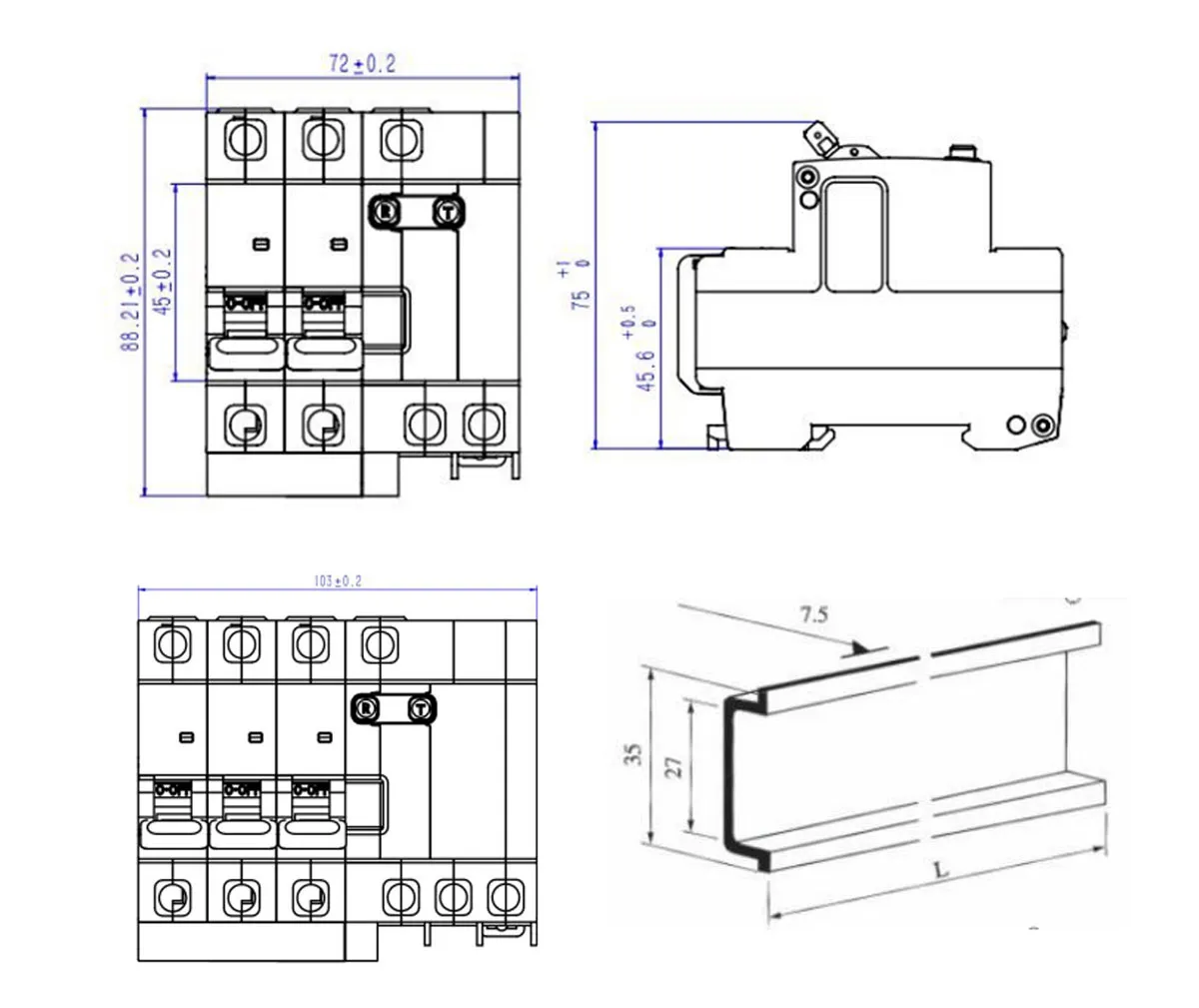

DIMENSÕES DE CONTORNO E INSTALAÇÃO
