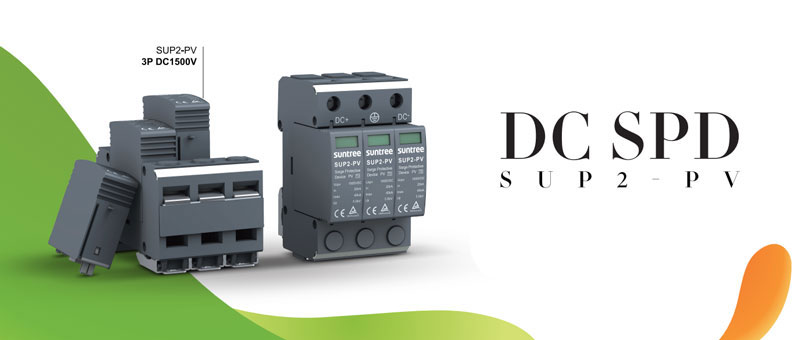

VANTAGENS
Função principal
Quando uma sobretensão de surto ocorre no circuito devido a um raio ou outros motivos, o protetor será ligado imediatamente em nanossegundos, e a sobretensão de surto será introduzida no solo para proteger o equipamento elétrico na rede
Inscrição
Adequado para circuitos abaixo de 1500VDC
armário/caixa combinadora/sistema fotovoltaico

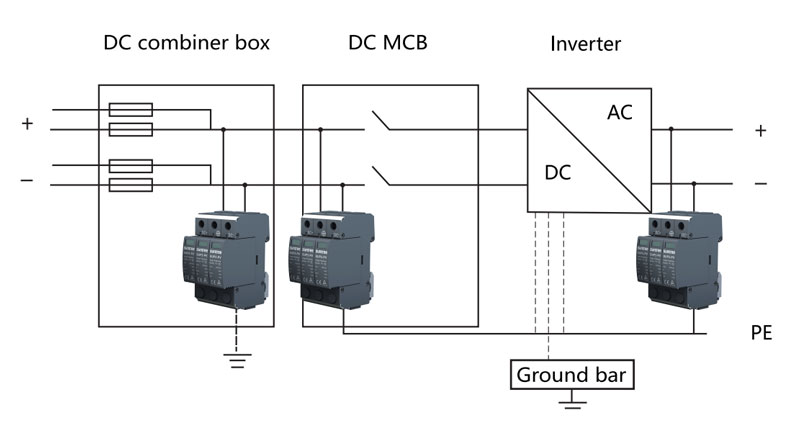

Diagrama de instalação
| S | ACIMA | 2 | - | fotovoltaica | / | □ | DC 1500V | X |
| Código empresarial | Surto dispositivo protetor |
Número do projeto | código PV DC dedicado |
Acomodação máxima 40kA |
Corrente operacional nominal: DC1500V | Sensoriamento remoto |
Vantagens e certificação
 |
 |

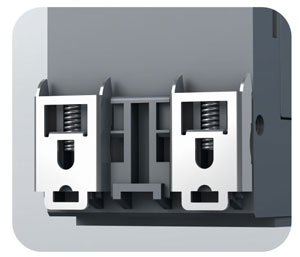

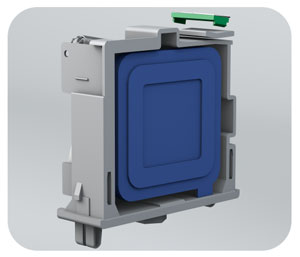

| Mecanismo de proteção interna do chip | Fivela de metal |
| Circuito de proteção de capacidade de controle de temperatura, mecanismo de proteção térmica embutido |
Fácil de instalar e desmontar |
 |
 |

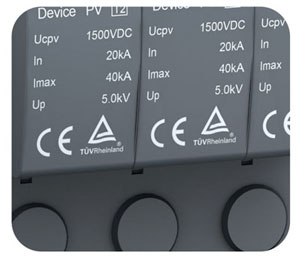

| Concha retardante de chama PBT | certificado internacional |
| Classificação retardante de chama de V-0 | CE、TUV |
Especificações
| Modelo | SUP2-PV |
| Tensão máxima de operação contínua (Uc) | 1500 VCC |
| Corrente máxima de descarga (Imax) (8/20u s) | 40KA |
| Nível de proteção (In) Up | 5,0kV |
| Temperatura de trabalho | -40℃~+70°℃ |
| Humidade relativa | ≤95%(25C) |
| Método de instalação | trilho padrão de 35 mm |
| Indicação da janela | Tempo normal: verde; tempo de falha: vermelho |
| Nível de proteção | IP20 |
| Pólos | 3P |
| Vazamento 0,75u lmA (uA) | ≤20 |
Modo de instalação

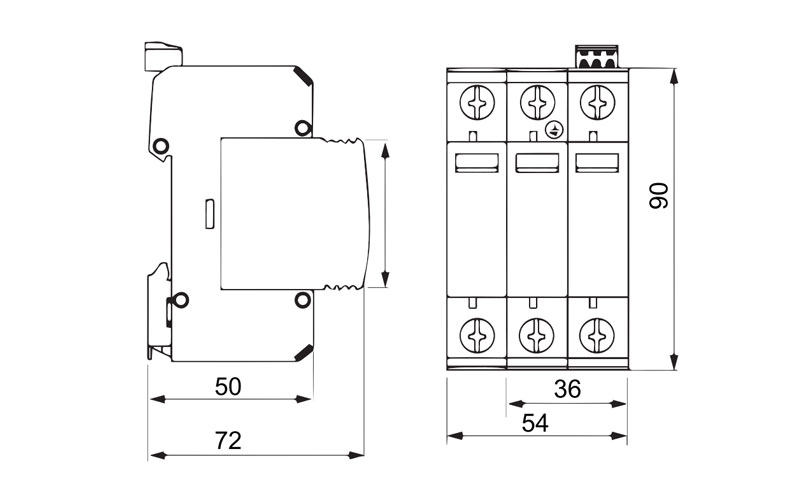

Dimensões de instalação
Precauções de instalação
A faixa normal de umidade do ar ambiente não é superior a +40°℃, não inferior a -25℃, e a umidade relativa não é superior a 95%
A altitude do local de instalação não excede 2000 metros
Nível de poluição 3
Em um meio não explosivo, e não há gás e poeira (incluindo poeira condutora)
que podem corroer metais e danificar o isolamento no meio
Resistência da fiação
Barra de cobre de aterramento
