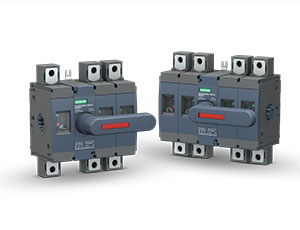

VANTAGENS
Função principal
Com proteção de atraso de sobrecarga, proteção instantânea de curto-circuito, usada para distribuir energia elétrica, proteger o circuito e o equipamento de alimentação do perigo de sobrecarga, curto-circuito etc.
Inscrição
Adequado para circuitos abaixo de 1500VDC
armário/caixa combinadora/sistema fotovoltaico
Modelo e significado
| S | GL | 8N | 2 | □ | OF1 | FAZ |
| Código empresarial | número de série do interruptor de isolamento | Número do projeto | código de corrente nominal de grau de caixa 320A | Capacidade máxima de fluxo de acomodação 40kA | Código auxiliar Nenhum: Sem assistência OF1, 2, 3, 4: OF1,2,3,4 grupos de auxiliares |
Manipular operação Nenhum: operação interna FAÇA: operação externaA\B |
Vantagem
 |
 |
 |
 |

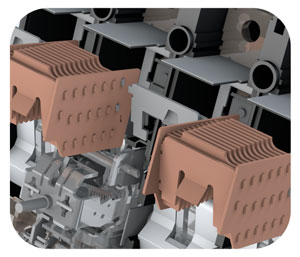

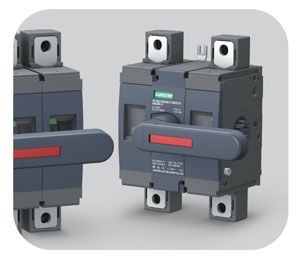

| Câmara dupla magnética e de extinção de arco | Economize espaço e custo de instalação | Estrutura de ranhura | Bloco de terminais superdimensionado |
| deixe a energia ser desconectada em um espaço compacto | De 4P a 2P As porcas de fiação são fornecidas para a série completa |

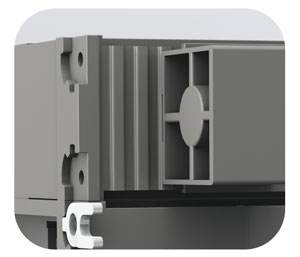

Aumente a distância de fuga Reduza o risco de fuga de corrente |

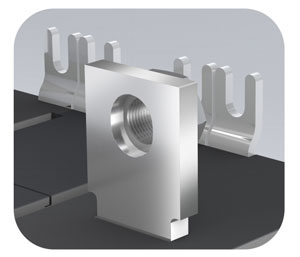

padrão com cobre 4*20mm material prateado |
Requerimentos de instalação
A faixa normal de temperatura do ar ambiente não é superior a +40°℃, não inferior a -25°℃, e a umidade relativa não é superior a 95%
A altitude do local de instalação não excede 2000 metros
Nível de poluição 3
por favor, instituição em um meio não explosivo, e não há gás e poeira (incluindo poeira condutora) que possam corroer metais e danificar o isolamento no meio
Apecificações
| Modelo | SGL8N-2 | |||||
| Fase (Polo) | 2 | 3 | 4 (1 conjunto) | 4 (2 conjuntos) | 6 | |
| Modelo | Manual | Manual | Manual | Manual | Manual | |
| Operador de operação | Esquerda/meio | Esquerda/meio | Meio | Meio | Meio | |
| UE | 1500 VCC | 1500 VCC | 1500 VCC | 1500 VCC | 1500 VCC | |
| Fiação | 2a, 2b | 3a, 3b | 4c, 4d | 4a, 4b | 6a, 6b | |
| Padrão | IEC | IEC 60947-3 | IEC 60947-3 | IEC 60947-3 | IEC 60947-3 | IEC 60947-3 |
| ln(A)/Categoria | 32-100A | PV-1/PV-2 | - | - | PV-1/PV-2 | PV-1/PV-2 |
| 125-250A | PV-1/PV-2 | - | - | PV-1/PV-2 | PV-1/PV-2 | |
| 320A | PV-1 | PV-2 | - | - | - | |
| 400A | - | - | PV-1 | - | - | |
| 500A | - | - | PV-1 | - | - | |
| Interface do usuário | 1600 VCC | 1600 VCC | 1600 VCC | 1600 VCC | 1600 VCC | |
| Uimp | 12KV | 12KV | 12KV | 12KV | 12KV | |
| lw 1s/1500Vdc, 1s, RMS |
8kA | 8kA | 8kA | 8kA | 8kA | |
| Mecânico | 8000 | 8000 | 8000 | 8000 | 8000 | |
| Resistência (vezes) | 1000 | 1000 | 1000 | 1000 | 500 | |
| Aceder | Contato Auxiliar | o | o | o | o | o |
| Bobina de disparo (SHT) | x | x | x | x | x | |
| Fonte de energia | x | x | x | x | x | |
| Tampa do Terminal | √ Configuração padrão |
√ | √ | √ | √ | |
| Barreiras de Fase | o | o | o | o | o | |
| Alça do tipo seletor | x | x | x | x | x | |
| Alça direta | √ Configuração padrão |
√ | √ | √ | √ | |
| Alça de extensão | o | o | o | o | o | |
| Bloqueio de teclas | o | o | o | o | o | |
Fator de redução de alta temperatura
| Especificações atuais | Fiação | 40 | 50 | 60 | 65 |
| Abaixo de 250A | / | 1 | 1 | 1 | 1 |
| 250A | 2a, 2b | 1 | 1 | 1 | 1 |
| 250A | 4a, 4b | 1 | 1 | 0,95 | 0,88 |
| 250A | 6a, 6b | 1 | 0,95 | 0,9 | 0,85 |
| 320A | 2a, 2b | 1 | 1 | 0,95 | 0,9 |
| 320A | 3a, 3b | 1 | 0,95 | 0,9 | 0,85 |
| 400A | 4c, 4d | 1 | 1 | 1 | 1 |
| 500A | 4c, 4d | 1 | 0,95 | 0,9 | 0,85 |
| Os dados acima são medidos no laboratório sob as condições padrão de GB/T 14048.3 | |||||

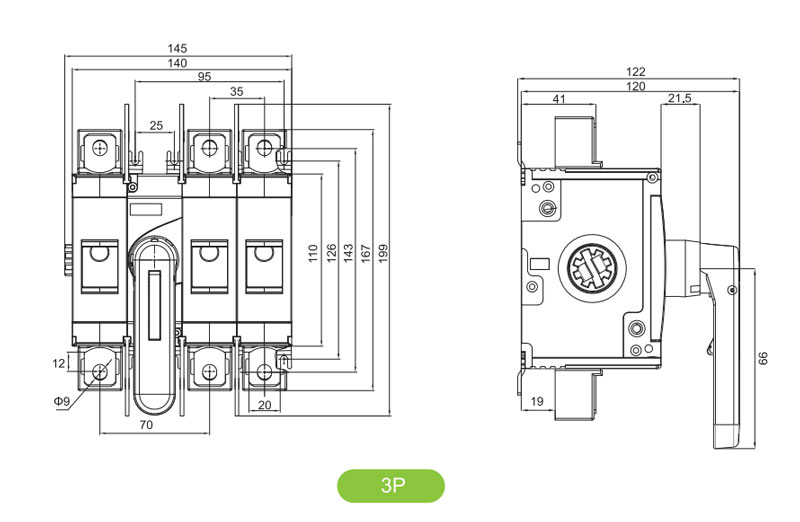

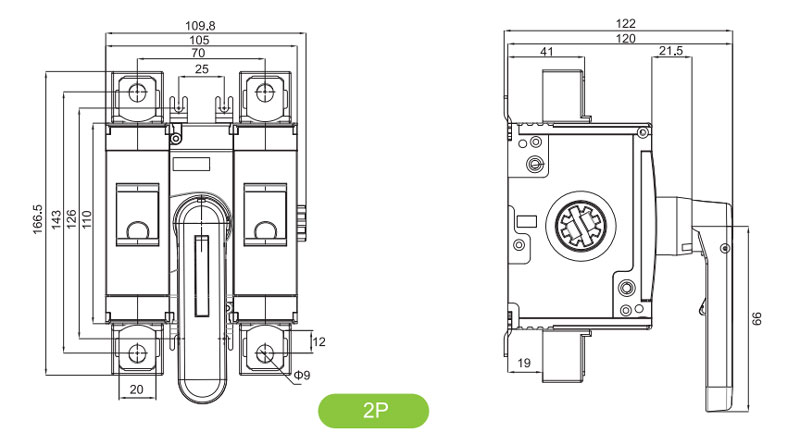

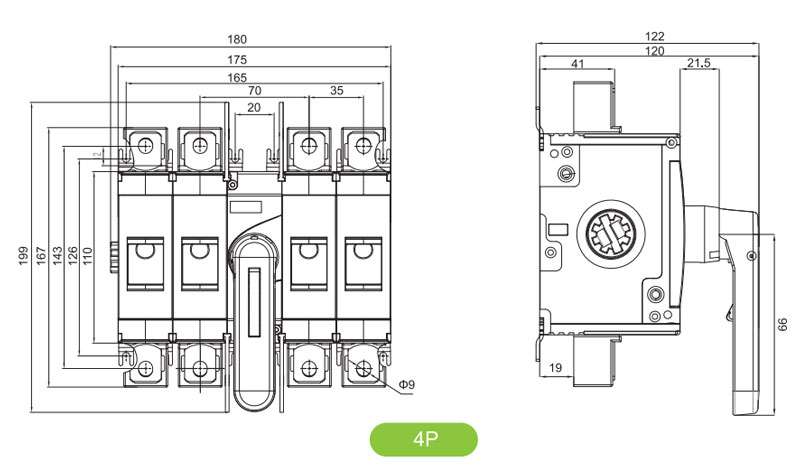

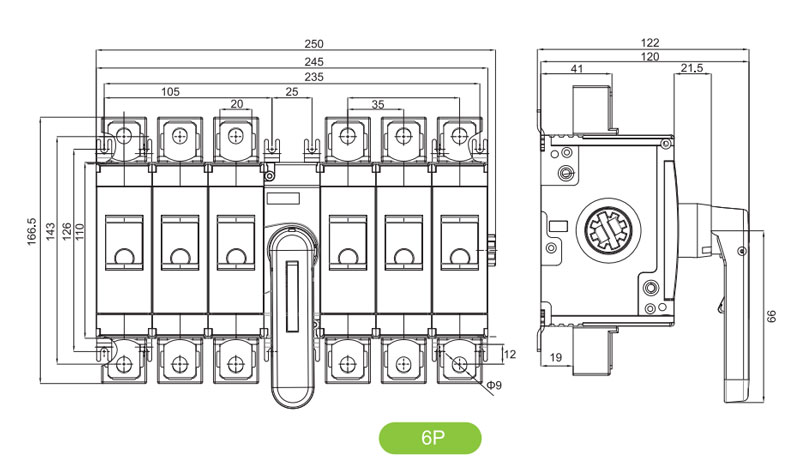

Dimensões (mm)

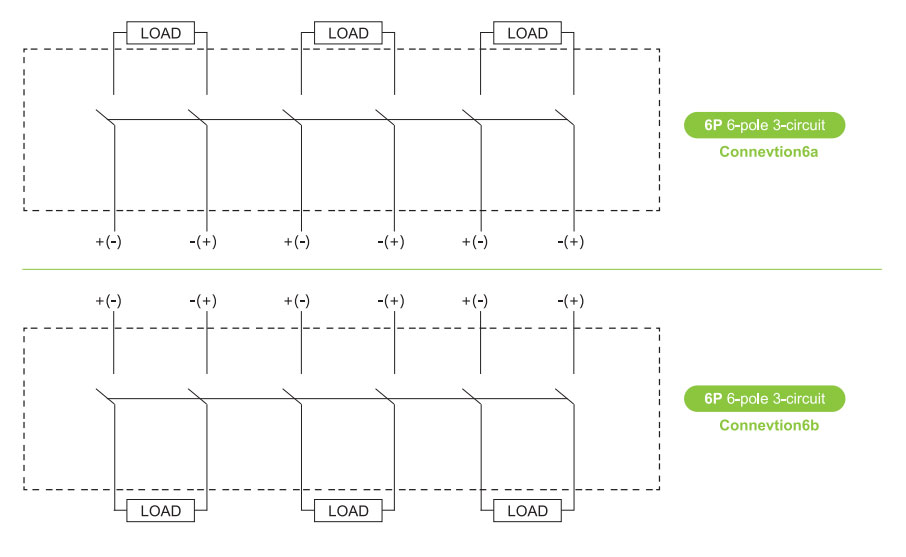

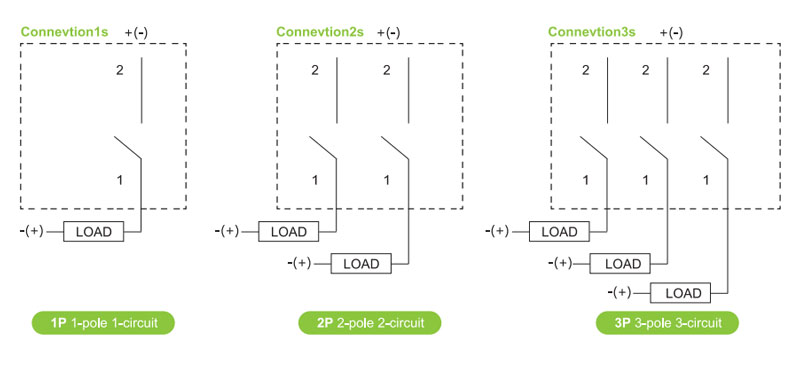

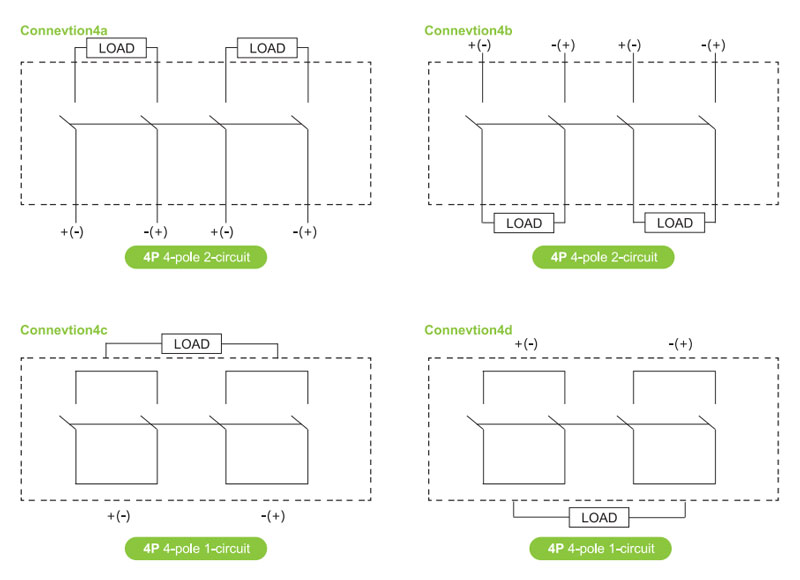

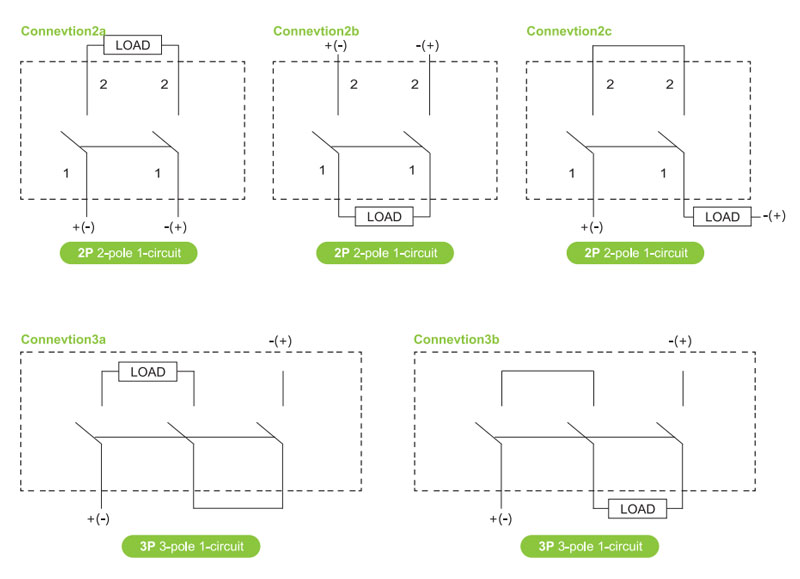

Diagrama de fiação
