Português

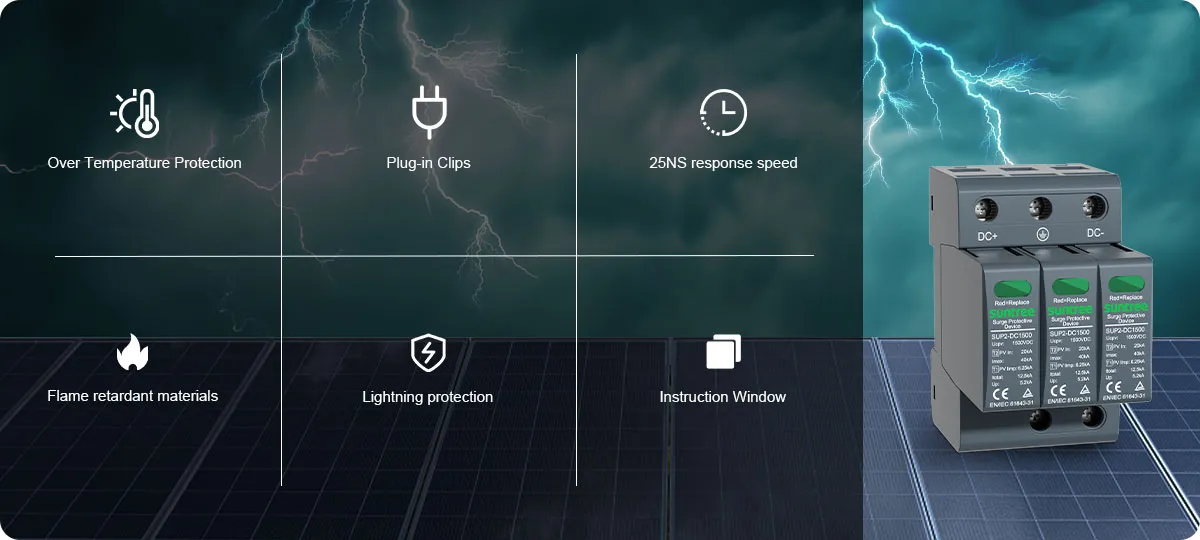

• Dissipar rapidamente o calor e reduzir a temperatura de serviço
• Clipes de encaixe, facilitando a substituição do módulo
• Barreira contra flashes, impedindo a propagação de arcos em impactos de corrente
• Utilize um isolador elétrico adequado para manter uma distância de segurança mínima de 10 mm do FV-SPD e de outras partes aterradas na caixa.
• As bandeiras indicadoras visuais verde e vermelha mostram o status de proteção do módulo (verde = bom, vermelho = substituir)
• Recursos de indicação visual e sinalização de contato remoto opcional (contato reversível flutuante)
• Dispositivos com desconexão combinada
• Dispositivo de curto-circuito (shunt) com isolamento elétrico seguro para prevenir danos por fogo causados por arcos CC.
| ELÉTRICA IEC | ||||
| Tensão de Operação Contínua Máxima CC | (DC+) - PE, (DC-) - PE,(DC+) - (DC-) | UCPV | 1200V | 1500V |
| Corrente de Descarga Nominal (8/20 us) | In | 40A | ||
| Corrente de Descarga de Impulso (10/350 us) | Iimp | 12.5kA | ||
| Corrente Total de Descarga (10/350 µs) | ITotal | 6.25kA | ||
| Corrente Total de Descarga (8/20 µs) | ITotal | 20kA | ||
| Corrente Máxima de Descarga (8/20 1 s) | Imax | 40kA | ||
| Nível de Proteção de Tensão | (DC+) - PE, (DC-) - PE,(DC+) - (DC-) | up | ≤4400V | ≤5200V |

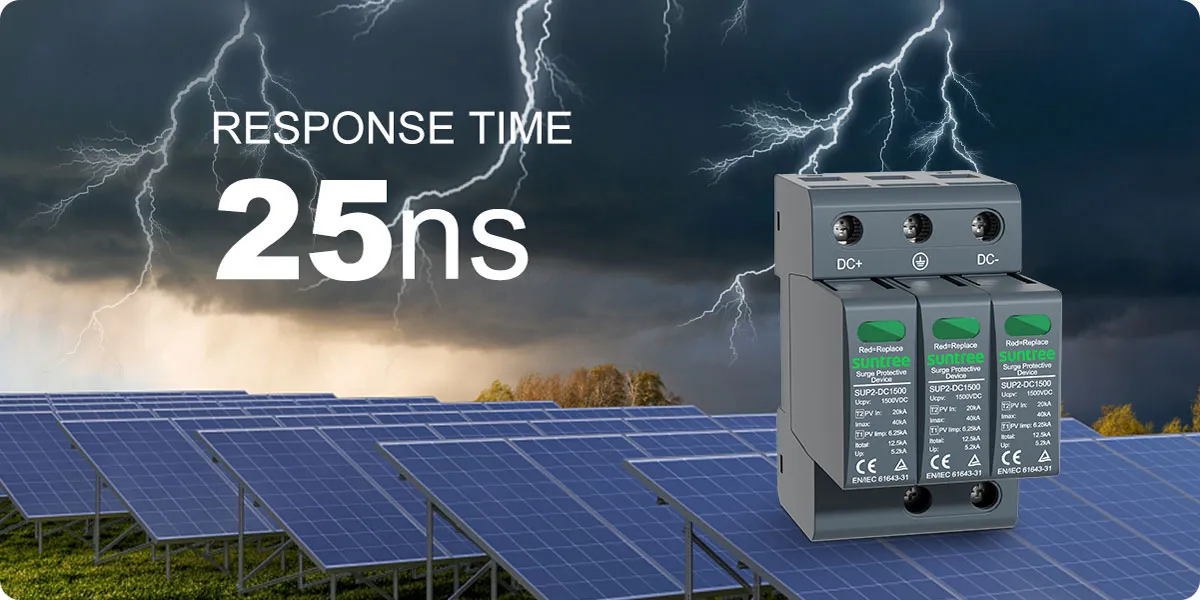

| Tempo de Resposta | tA | <25 ns | ||
| Capacidade de Corrente de Curto-Circuito | ISCPV | 2000A | ||
| Número de Portas | 1 | |||
| MECÂNICA E AMBIENTAL | ||||
| Intervalo de Temperatura de Funcionamento | Ta | -40 °F a +158 °F \\[-40 °C a +70 °C] | ||
| Humidade Operacional Permitida RH | RH | 5%...95% | ||
| Pressão Atmosférica e Altitude | 80k Pa ... 106k Pa /-500 m... 2000 m | |||
| Torque Máximo do Parafuso de Terminal Mmax | Imax | 39.9 Ibf-in [4.5 Nm] | ||
| Secção Transversal do Condutor (máx) | 2 AWG (Sólido, Mult filamentado)/4 AWG (Flexível) 35 mm² (Sólido, Mult filamentado)/25 mm² (Flexível) |
|||
| Montagem | Carril DIN de 35 mm, EN 60715 | |||
| Grau de Proteção | IP 20 (integrado) | |||
| Material da Caixa | Termoplástico: Grau de Extinção UL 94 V-0 | |||
| Proteção Térmica | Sim | |||
| Indicação de Estado de Funcionamento / Falha | Verde ok / Vermelho defeito | |||
| Contactos Remotos (RC) | Opção | |||
| Capacidade de Comutação RC | CA: 250 V / 0,5 A; CC: 250V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A | |||
| Secção Transversal do Condutor RC (máx) | 16 AWG (Sólido)/1,5 mm² (Sólido) | |||
