Disjuntor CC 550-1000 V

• Proteção contra curto-circuito e sobrecarga

• Capacidade de rutura elevada, até 6 kA

• Sem polos positivo e negativo, pode ser invertido, fácil de conectar

• Corrente de trabalho nominal até 63 A

• Distância de abertura >9 mm, corte rápido do arco

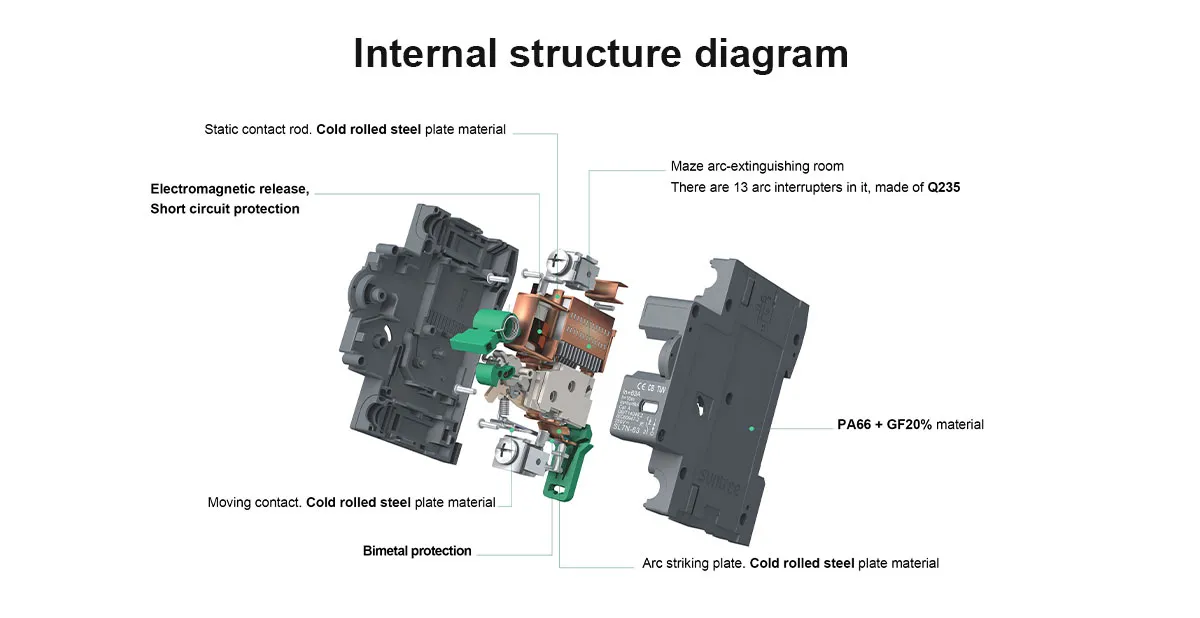

• Interruptor de arco em labirinto

• Estrutura de sopro magnético em forma de U, que melhora a capacidade de extinção do arco

• 7 rebites garantem a fiabilidade da ligação

• Design de barra de barramento, com ligação fiável e estética

• Design de forma única

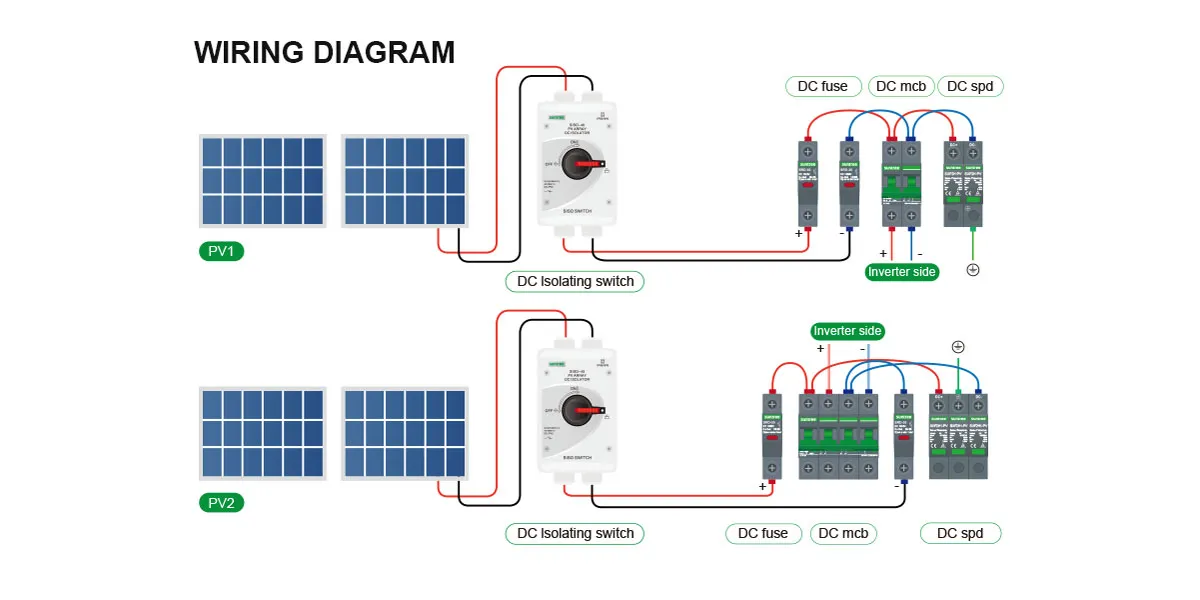

• Produtos CC com acessórios completos, para sistemas fotovoltaicos e de armazenamento de energia

REFERÊNCIA TÉCNICA ELÉTRICA

SL7N-63
Tensão de isolamento nominal (Ui)	1250V
Tensão de serviço nominal (Ue)	CC (1P): 15 V, 60 V, 100 V, 180 V, 250 V; CC (2P): 125 V, 375 V, 550 V, 600 V, 800 V; CC (3P): 750 V, 800 V; CC (4P): 800 V, 1000 V, 1200 V
Corrente nominal do quadro de corrente	63A
Correntes diferentes no mesmo invólucro de corrente	6A、10A、 16A、 20A、 25A、32A、 40A、 50A、 63A
Capacidade de rutura de curto-circuito de serviço nominal Ics=Icu	lcs=Icu=6 kA (2P 800 V/4P 1200 V; Ics=Icu=2 kA)
Vida mecânica	8500 Vezes
Vida elétrica	1500 vezes (< CC 125 V/1 P, < CC 250 V/2 P) 1000 vezes (outras especificações de tensão)
Certificado
Tensão de impulso de resistência nominal Uimp	6kV
Características de disparo Tipo de disparo I	B/C
Categoria de sobretensão	Ⅲ
Classe de poluição	3
Proteção contra intrusão	IP40; terminal IP20
Resistência ao calor e à humidade	Classe 2
Humidade relativa	≤95%
Conformidade com normas	IEC 60947-2 GB/T 14048.2
Resistência a choques	De acordo com a IEC 60068-2-6
Parâmetros de resistência a choques mecânicos	De acordo com a IEC 60068-2-27
Temperatura ambiente de serviço	-30 °C a 70 °C
IEC60068-4Resistência ao calor e à humidade(IEC60068-4)	Classe Db (temperatura 55 °C, 6 ciclos)
Temperatura ambiente de armazenamento	-40 °C a 85 °C
Altitude	≤2000m
Peso dos acessórios	0.12kg/P
Acessórios	OFISD/MX/MN/MX+OF
Tensão de controlo MX Us	CC: 12 V, 24 V, 220 V; CA: 110 V, 220 V, 380 V; fonte de alimentação recomendada não inferior a 75 W
Tensão nominal MN Un	CA 220 V; CA 380 V
