• Extintor de arco labiríntico impede a propagação de arcos em surtos de corrente.
• Contatos móveis de dupla fileira integrados aumentam a tensão do arco.
• Acessórios fáceis de instalar. Realizar múltiplas proteções (excitação, auxiliar, alarme, etc.).
• A base é fabricada em material DMC com retardador de chama VO.
• Tamanho de quadro de 630 A com escudo de arco que isola eficazmente o arco externo.
• Certificação Internacional TUV, CE, CB.
| Modelo do produto | Protetores contra Sobretensão CC Tipo 4, 1500 V |

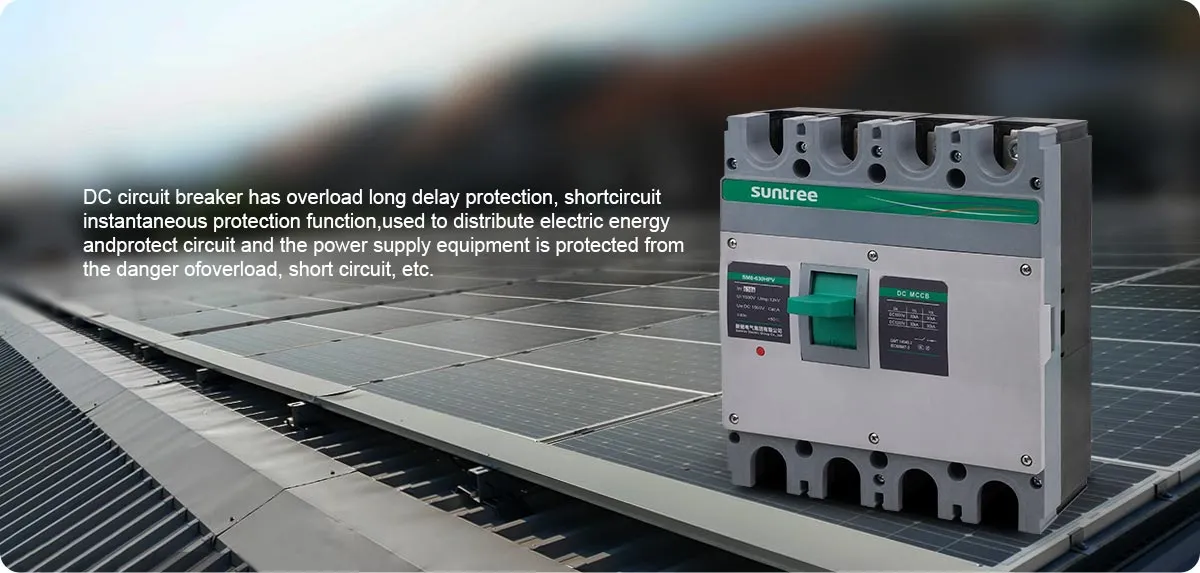

| Nome do produto | FV CC MCCB |
| Tensão de serviço nominal Ue | CC 1500 V |
| Tensão de isolamento nominal Ui | 1500V |
| Tensão de impulso de resistência nominal Uimp | 12kV |
| Número de polos | 4 |
| Tipo de disparo | Termomagnético (termomagnético não ajustável) TMD fixo |
| Normas de fabricação | GB14048.2，IEC/EN 60947-2 |
| Categoria de utilização | A(PV-1) |
| Quadro de corrente nominal In | 630A |
| Corrente de serviço nominal le | 350/400/500/630A |
| Tipo de rutura | H |
| Capacidade de rutura de curto-circuito ultimate Icu | Ue1500v 15kA Ue1500v 15kA |
| Capacidade de rutura de curto-circuito de serviço nominal Ics | Ue1500v 15kA Ue1500v 15kA |
| Definição de corrente Ir | 1In |
| Proteção contra curto-circuito instantâneo Li | 6In (Mín. 1000 A) |
| Vida mecânica | 10000 vezes |
| Vida elétrica | 2 000 vezes |
| Dimensões gerais L×A×H | Tipo H: 310 × 240 × 155 mm Tipo H: 350 × 240 × 155 mm |
| Modo de instalação | Fixo |
| Proteção contra intrusão | Terminal de ligação: IP 20 em todos os lados: IP 40 |
| Humidade relativa | Não superior a 95% a +50 °C |
| Com requisitos de polaridade de ligação ou não | NÃO |
| Classe de poluição | Nível 3 |
| Temperatura de serviço | -40 °C a +75 °C |
| Indicações de operação | Indicação LIGADO/DESLIGADO |
| Se o disparo é ajustável | LIGADO |
| Acessórios elétricos | Opção: auxiliar de shunt/alarm (nota: apenas um conjunto de auxiliar, alarme e shunt pode ser instalado nos lados esquerdo e direito) 2 P apenas no lado esquerdo |
| Função de isolamento | Sim |
