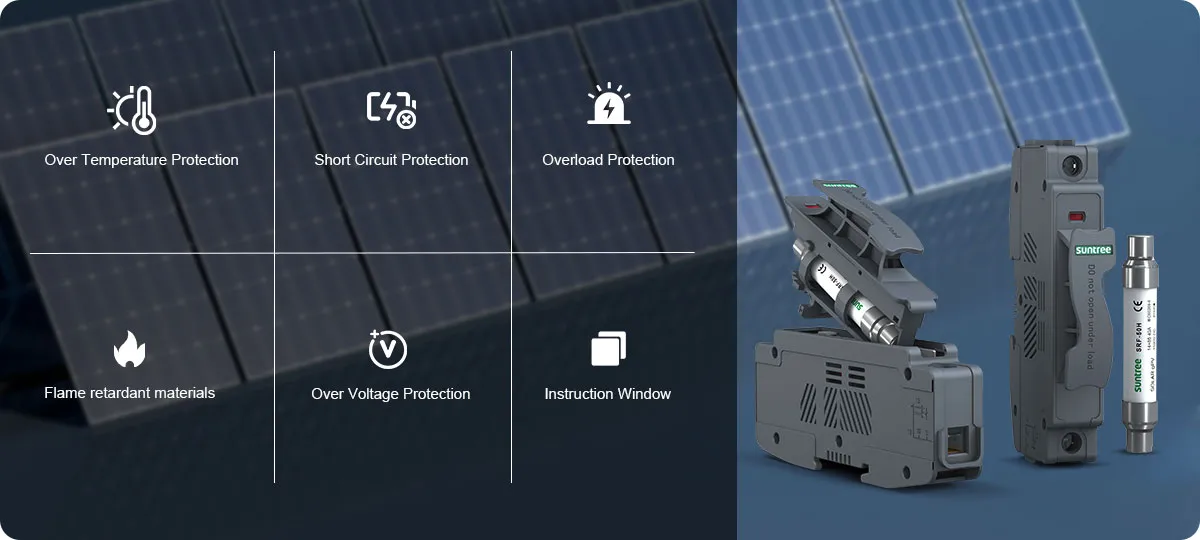

• Ranhura de ventilação A ranhura de ventilação e a câmara de arrefecimento apresentam um desempenho forte de dissipação de calor.
• Barra terminal de cobre vermelho Espessura até 1,0 mm.
• Conceito de janela indicadora Sinaliza se o núcleo fusível está fundido ou não (luz acesa quando fundido, apagada quando normal)
| BASE DE FUSÍVEL CC | |
| Modelo do produto | CH-50 H SRD-50 H interruptor isolador de fusível CC |
| Normas de citação | IEC/EN60947-1 IEC/EN 60947-3 |
| Tensão de isolamento nominal Ui | 1600V |
| Tensão de serviço nominal Ue | CC 1500 V |
| Corrente de serviço nominal le | 2/3/4/5/6/8/10/12/1 5/16/20/25/30/32/35/40/45/50A |
| Tensão de impulso de resistência nominal Uimp | 8kA |
| Potência dissipada nominal aceitável | ≤12W |
| Número de polos | 1P |
| Corrente nominal de corte de curto-circuito limitante | 50kA |
| Dimensões do fusível para utilização | 10mm×85mm 14mm×85mm |
| Proteção contra intrusão | IP20 |
| Categoria de utilização | PV-0 |

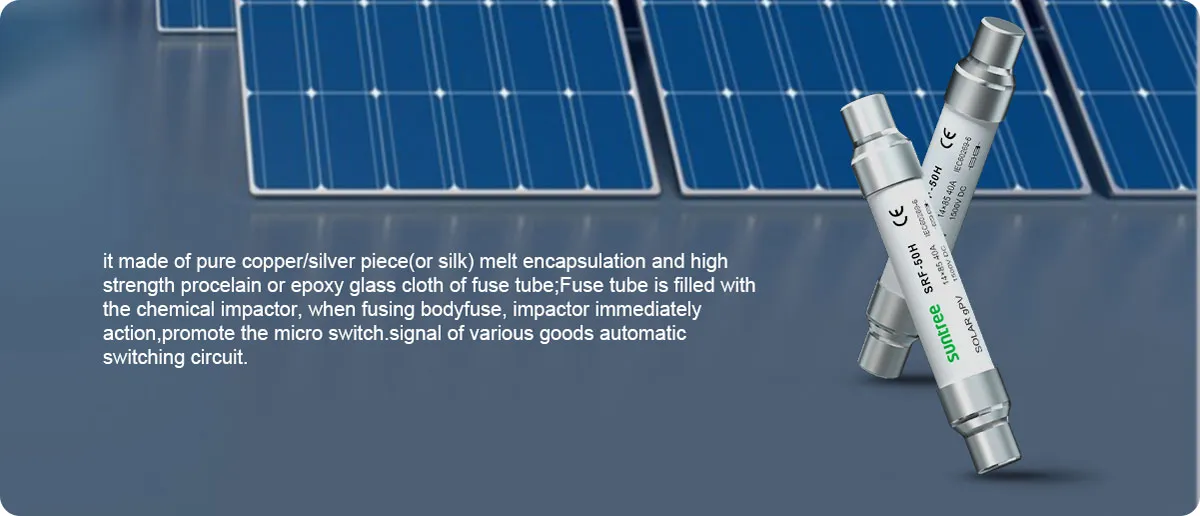

| Elemento de fusível CC | ||
| Modelo do produto | SRF-25H | SRF-50H |
| Tensão nominal | 1500 V CC | 1500 V CC |
| Tensão de isolamento nominal Ui | 2/3/4/5/6/8/10/12/15/16/20/25A | 8/10/12/15/16/20/25/30/40/50A |
| Potência de dissipação nominal aceita | 2.5W | 2.5W |
| Dimensões. | 10mm×85mm | 14mm×85mm |
| Capacidade nominal de rutura em curto-circuito | 20kA | 20kA |
| Norma de referência | EN 60269-1 / EN 60269-6 | EN 60269-1 / EN 60269-6 |
| Nível de proteção | IP20 | IP20 |
| Categoria de utilização | PV-0 | PV-0 |
| Dimensões do fusível para utilização | 10mm×38mm | 10mm×38mm |
| Proteção contra intrusão | IP20 | IP20 |
